от 55 502.46
- Производитель:S+S Regeltechnik (Германия)
- Тип:Воздух, неагрессивная среда
- Серия:PREMASGARD®
Краткое описание:

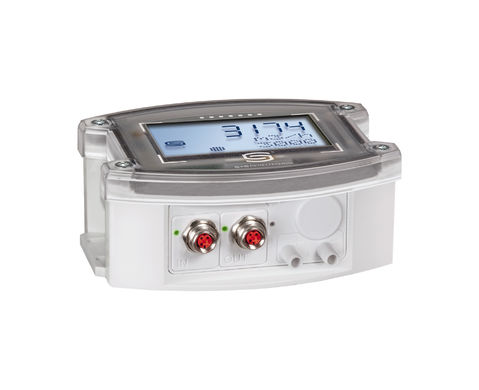

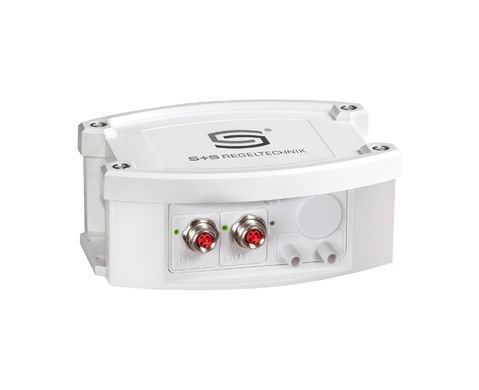

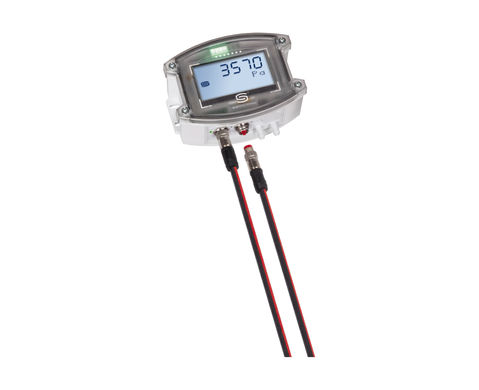

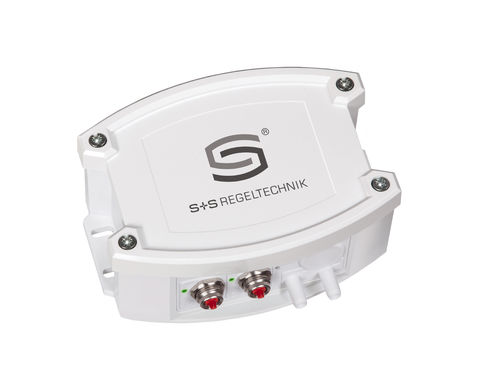

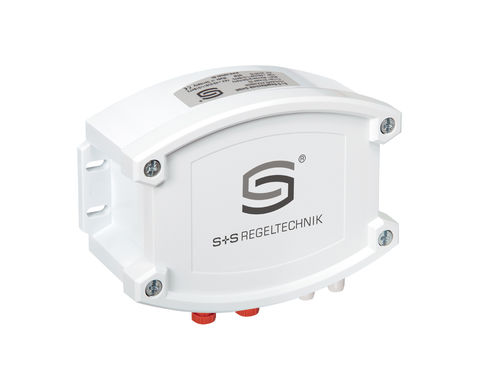

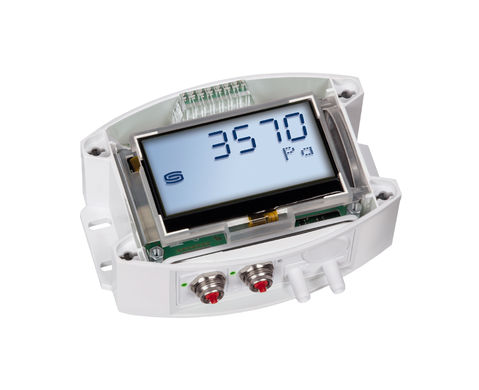

Сетевой измерительный преобразователь давления PREMASGARD® 612x-EtherCAT P оснащён разъёмом M8 (кодировка для EtherCATP) и поддерживает Bluetooth. Корпус – ударопрочный пластик с быстрооткручиваемыми винтами. Доступны варианты с дисплеем и линейным индикатором либо без них. Предусмотрен штуцер для напорного шланга диаметром 6 мм, в комплект входят соединительные детали ASD-06: шланг длиной 2 м, два ниппеля и винты.
Датчик открытой установки определяет избыточное давление, разрежение или перепад давлений в чистых воздухе и газах, а также рассчитывает объёмный расход по коэффициенту К с выбором функций. Пьезорезистивный чувствительный элемент с температурной компенсацией обеспечивает высокую точность и достоверность показаний. Калибровка выполнена на заводе.
Области применения: оборудование для особо чистых и стерильных помещений, медицинская техника, фильтрационные системы, воздуховоды вентиляции и кондиционирования, окрасочные камеры, промышленные кухни, контроль фильтров, измерение уровня наполнения, управление частотными преобразователями. При прямом солнечном свете требуется защитный козырёк WS 03.

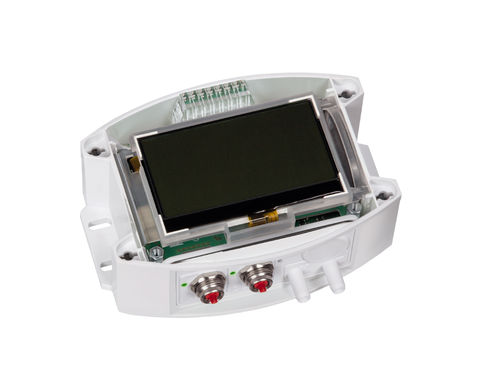

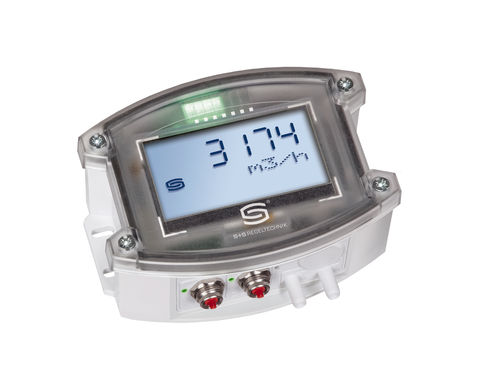

PREMASGARD® 612x-EtherCAT P – надёжный преобразователь с поддержкой Ether CAT P для промышленного использования. Подключение к ПЛК упрощено благодаря файлу конфигурации ESI, встроенному в устройство. Имеются функции диагностики (например, счётчик ошибок обмена данными), расширенные настройки, просмотр истории минимальных и максимальных значений и определение интервалов обслуживания датчика. Опционально доступен крупный подсвечиваемый дисплей (трёхстрочный, с настраиваемой индикацией в виде 7-сегментного поля или точечной матрицы) и линейный индикатор из семи настраиваемых светодиодов для графического отображения.
| Артикул | Наименование | Цена | Количество | ||
 | PREMASGARD-6128-ECATP Датчик давления и объемного расхода воздуха | 55 502.46 | |||
 | PREMASGARD-6128-ECATP LCD Датчик давления и объемного расхода воздуха | 62 574.29 | |||
| PREMASGARD-6127-ECATP Датчик давления и объемного расхода воздуха | 55 502.46 | |||
| PREMASGARD-6127-ECATP LCD Датчик давления и объемного расхода воздуха | 62 574.29 |
| Напряжение питания: | 24 В пост. тока через EtherCATP (Us) |
| Потребляемая мощность: | < 3 Вт |
| Протокол шины: | EtherCAT |
| Беспроводная технология: | Bluetooth (LE) |
| Тип давления: | Разность давлений [Па], объемный расход [м/ч] |
| Подвод давления: | С помощью штуцера для напорного шланга диаметром 6 мм |
| Диапазон измерения давления: | Тип 6128: -500... +500 Па; Тип 6127: -7000...+7000 Па |
| Точность измерения давления: | Тип 6128 (500 Па): обычно + 3 Па при +25 °С; Тип 6127 (7000 Па): обычно + 35 Па при +25 °С (в сравнении с калиброванным эталонным прибором) |
| Избыточное/ пониженное давление: | Макс. + 50 кПа |
| Среда: | Чистый воздух и неагрессивные, негорючие газы |
| Детали, контактирующие со средой: | Латунь, никель, дюропласт, кремний, эпоксид, ВКТ, БСС, Силиконовый УФ-гель |
| Температура среды: | -20..+50 °C (с температурной компенсацией О...+50 °C) |
| Гистерезис: | 0,3% верхнего предельного значения |
| Линейность: | < *1% верхнего предельного значения |
| Температурный дрейф: | ± 0,1 % ⁄ °C |
| Долговр. стабильность: | + 1% в год |
| Корпус: | Пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30% усиление стеклянными шариками, с быстрозаворачиваемыми винтами (коминация шлиц/крестовый шлиц), цвет — транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
| Размеры корпуса: | 126 х 90 х 50 мм (Tyr 2) |
| Подсоединение кабеля: | Разъем М8, с кодировкой для EtherCATP |
| Доп. влажность воздуха: | < 95 % отн. вл., воздух без конденсации |
| Класс защиты: | III (согласно стандарту EN 60 730) |
| Степень защиты: | IP 54 (согласно EN 60 529) в смонтированном состоянии |
| Нормы: | Соответствие нормам ЕС, согласно директиве 2014/30/E0 «Электромагнитная совместимость», директиве о радио- и телекоммуникационном оборудовании 2014/ 53/EU |
| Комплектация: | Дисплей с подсветкой, трехстрочный, программируемый, вырез ок. 51 х 29 мм (Ш × В), для индикации измеренного давления или индивидуально программируемого значения. Линейный индикатор, семь настраиваемых светодиодов, для графического отображения измеренного значения. |
| Светодиодный индикатор состояния EtherCAT | |
| 1-й светодиод (IN) | |
| Не горит | Отсутствует соединение с предшествующим модулем EtherCAT |
| Горит | LINK: выполняется соединение с предшествующим модулем EtherCAT |
| Мигает | ACT: обмен данными с предшествующим модулем EtherCAT |
| 2-й светодиод (OUT) | |
| Не горит | Отсутствует соединение с последующим модулем EtherCAT |
| Горит | LINK: выполняется соединение с последующим модулем EtherCAT |
| Мигает | ACT: обмен данными с последующим модулем EtherCAT |
| 3-й светодиод (RUN) | |
| Не горит | Модуль EtherCAT в состоянии «Init» |
| Мигает быстро | Модуль EtherCAT в состоянии «Pre-Operational» |
| Мигает медленно | Модуль EtherCAT в состоянии «Safe-Operational» |
| Горит | Модуль EtherCAT в состоянии «Operational |
Файлы для загрузки
| PREMASGARD® 612x-EtherCAT P pdf1.41 Мб Техническое описание |
| PREMASGARD® 612x-EtherCAT P pdf1.36 Мб Техническое описание |
| THERMASGARD® / HYGRASGARD® / PREMASGARD® EtherCATP pdf933.57 Кб Руководство пользователя |
THERMASGARD® / HYGRASGARD® / PREMASGARD® ESI EtherCAT zip27.5 Кб
файл доступен для авторизированных пользователей
Конфигурационный файл |
 | S+S Regeltechnik: серия ECAP | EtherCAT P pdf3.2 Мб Брошюра |
 | S+S Regeltechnik: Инженерные системы зданий pdf33.87 Мб Каталог продукции |
| S+S Regeltechnik: тариф 09.2026 xlsx175.14 Кб Прайс-лист |
