- Производитель:Завод РГП (RGP™) (Россия)
- Тип:Защитный
Основные характеристики:
Заводская уставка 90 °C (другие варианты по специальному заказу) Эксплуатация -40... +90 °C Температура срабатывания 90±5 °C Температура сброса 70±10 °C Сброс автоматический защита сенсора датчика IP65 Защита корпуса IP65 Материал корпуса ABS-пластик Размеры корпуса 80×66×49 мм Защитная гильза AISI, 10×20×0,5 мм Ввод кабеля M16×1.5, кабель диаметром 4-8 мм Контактная нагрузка 5 А, 230 В Контактная группа NC-контакт, 30 мΩ (макс.) Сопротивление изоляции ≥100 МΩ Подключение клемма пружинная до 2.5 мм2 Монтаж в воздуховод Комплектность монтажный фланец MF-10 Срок службы не менее 5 лет Краткое описание:
Канальные термостаты TS-K02-90 используются для защиты электрокалорифера вентиляционной установки от перегрева в случае подачи избыточной мощности или остановки вентилятора (электродвигателя). Защитный термостат конструктивно состоит из защитной гильзы, в которую помещён биметаллический термостат в изолированном корпусе. Подключение к системе автоматики производится через клеммную колодку внутри корпуса или с помощью комплектного кабеля.
Принцип работы защитного термостата состоит в том, что в момент выхода температуры в канале вентиляционной системы (между нагревательных элементов электрокалорифера) за пределы уставки в 90 градусов происходит нагрев гильзы и срабатывание термостата. В момент, когда температура в канале вентиляционной установки превышает уставку, контакты защитного термостата размыкаются и выдают сигнал на систему автоматизации или размыкают цепи управления нагрузкой. После того как причина перегрева будет устранена термостат автоматически возвращается в исходное состояние и дает разрешение на повторный запуск вентустановки.
Термостат защиты электрокалорифера выпускается в двух конструктивных исполнениях – с корпусом ABS или с кабельным выводом длиной 0,5 м. Подключение выполняется на клеммный блок внутри корпуса или напрямую на провода (рекомендуется использовать клеммные коробки для защиты от влаги). В качестве защитной гильзы может выступать трубка из нержавеющей стали, заглушенная на конце или сварная гильза AISI диаметром 10 мм и толщиной стенок 0,5 мм.
| Заводская уставка | 90 °C (другие варианты по специальному заказу) |
| Эксплуатация | -40... +90 °C |
| Температура срабатывания | 90±5 °C |
| Температура сброса | 70±10 °C |
| Сброс | автоматический |
| защита сенсора датчика | IP65 |
| Защита корпуса | IP65 |
| Материал корпуса | ABS-пластик |
| Размеры корпуса | 80×66×49 мм |
| Защитная гильза | AISI, 10×20×0,5 мм |
| Ввод кабеля | M16×1.5, кабель диаметром 4-8 мм |
| Контактная нагрузка | 5 А, 230 В |
| Контактная группа | NC-контакт, 30 мΩ (макс.) |
| Сопротивление изоляции | ≥100 МΩ |
| Подключение | клемма пружинная до 2.5 мм2 |
| Монтаж | в воздуховод |
| Комплектность | монтажный фланец MF-10 |
| Срок службы | не менее 5 лет |
Файлы для загрузки

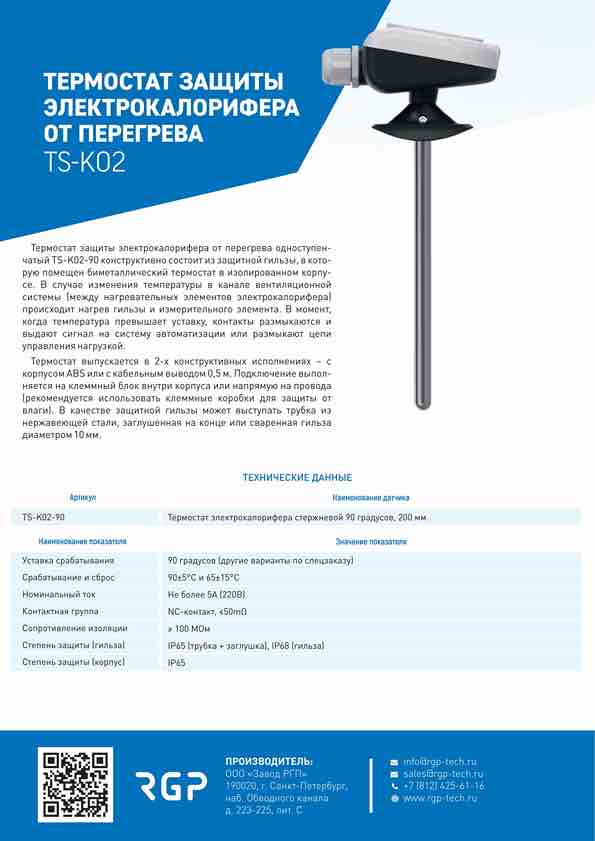

 | Завод РГП (RGP™): Термостаты TS-K02-XX pdf223.9 Кб Буклет |
 | Завод РГП (RGP™): ДС Термостаты электрокалорифера pdf269.99 Кб Декларация о соответствии |
 | Завод РГП (RGP™): Оборудование КИПИА для систем ОВК pdf150.58 Мб Каталог продукции |
| Завод РГП (RGP™): тариф 05.2026 xlsx149 Кб Прайс-лист |
