от 53 641.83
- Производитель:S+S Regeltechnik (Германия)
- Тип:Наружный
- Серия:HYGRASREG®
Краткое описание:

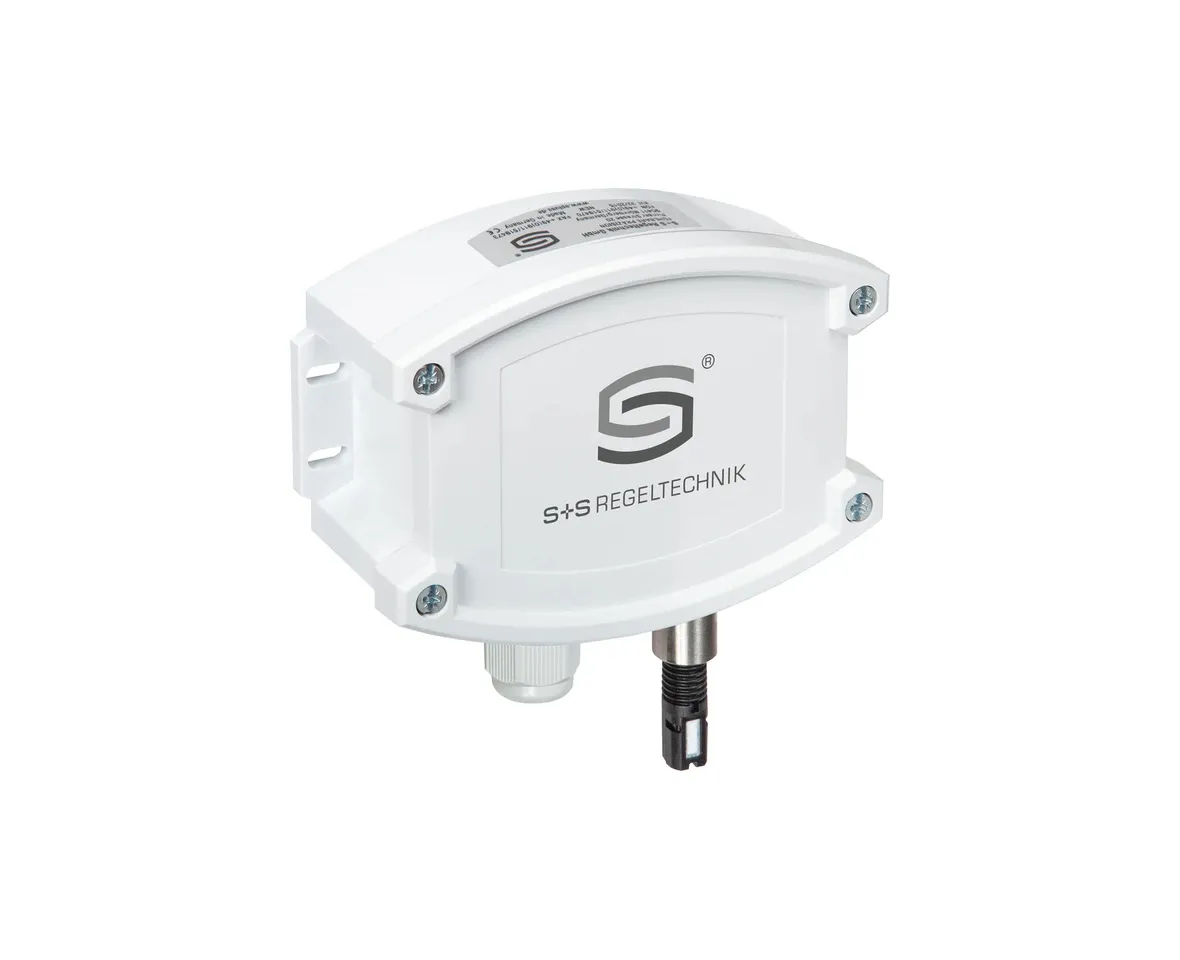

Настенный датчик HYGRASREG® AFTF-45 предназначен для измерения относительной влажности и температуры. Он оснащен герметичным чувствительным элементом с классом защиты IP65, что обеспечивает надежную работу даже в сложных условиях. Устройство имеет активный и релейный выходы, а его корпус изготовлен из прочного пластика с удобными быстрозаворачиваемыми винтами и кабельным вводом.
Датчик способен измерять относительную влажность в диапазоне от 0 до 100% и температуру в пределах четырех переключаемых диапазонов (максимум 0…+100 °C). Кроме того, он может рассчитывать и определять различные параметры, связанные с влажностью. Встроенный измерительный преобразователь конвертирует полученные данные в стандартизированные сигналы 0-10 В или 4…20 мА.

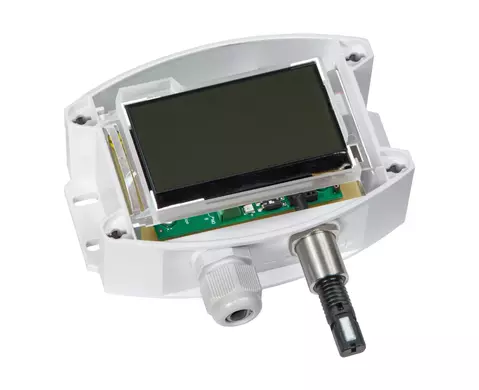

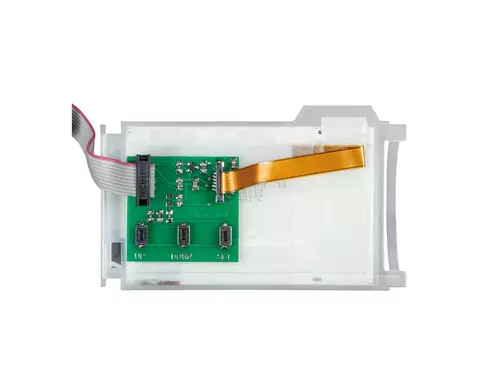

Эта модель была специально разработана для работы в неблагоприятных условиях. Внутри установлен цифровой датчик влажности и температуры, отличающийся долговременной стабильностью и высокой степенью герметичности (IP65, залитый). На основании измеренных значений прибор может вычислять и передавать через выход OUT3 следующие величины: абсолютную влажность, соотношение компонентов смеси, точку росы и температуру по влажному термометру, которые переключаются с помощью DIP-переключателя. Версия AFTF-45 LCD оснащена дисплеем, на котором с помощью DIP-переключателя можно отображать до трех различных параметров.
Данный датчик находит широкое применение в таких областях, как медицина, холодильное оборудование, контрольно-измерительная техника, системы кондиционирования, а также при оснащении помещений с высокими требованиями к чистоте и стерильности. Прибор поставляется с заводской калибровкой, но при необходимости специалист может выполнить точную настройку с учетом специфики окружающей среды.
| Артикул | Наименование | Цена | Количество | ||
 | 53 641.83 | ||||
 | 68 338.22 | ||||
| 53 641.83 | ||||
| 68 338.22 |
| Напряжение питания: | 24 В перем./пост. тока (+10 %) |
| Нагрузка: | > 100 кОм для варианта U; 100...500 Ом для варианта I |
| Потребляемая мощность: | обычно < 6 Вт при 24 В пост. тока, пиковый ток 200 мА |
| Измеряемые величины: | относительная влажность [% RH], температура [°C] |
| Параметры: | абсолютная влажность [г/м3], соотношение компонентов смеси [г/кг), точка росы [°C], температура по влажному термометру [°C] |
| Выходы: | З x активных выхода (0-10 В или 4...20 мА) 1 x переключающий контакт (беспотенциальный, 48 В, 0,1 А, гистерезис переключения: 2 % от выбранного диапазона) |
| Датчик: | цифровой датчик влажности со встроенным датчиком температуры, с тефлоновым защитным покрытием, малый гистерезис, высокая долговременная стабильность |
| ВЛАЖНОСТЬ | |
| Диапазон измерения влажности: | 0...100% отн. вл. |
| Точность измерения влажности: | обычно + 3,0% (30...70% отн. вл.) при +25 °C, иначе +3,5 % (Отклонение альтернативных величин вытекает из отклонений значений влажности и температуры) |
| Выходной сигнал влажности: | 0-10 В для варианта U; 4...20 мА для варианта I |
| ТЕМПЕРАТУРА | |
| Диапазон измерения температуры: | 0...+50°C (default); -20...+50°C; - 20...+80°C; O...+100 °C (выбор 1 из 4 диапазонов, переключение DIP-переключателем) |
| Точность температура: | обычно +0,5 К при +25 °C |
| Вых. сигнал температуры: | 0-10 В для варианта U; 4...20 мА для варианта I |
| Долговр. стабильность: | +1 % в год |
| Время сраб. (t90): | < 60 c |
| Время выхода на раб. режим: | < 10 мин |
| ОБЩИЕ СВЕДЕНИЯ | |
| Размеры датчика: | Ø 10,5 мм, L = ок. 26 мм |
| Защитная трубка: | из нержавеющей стали V2A (1.4301), Ø 16 мм, NL = ок. 20 мм пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30% усиление стеклянными шариками |
| Корпус: | с быстрозарачивамми витами (комбинация шлиц/крестовый шлиц, цвет - транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
| Размеры корпуса: | 126×90x50 мм (Tyr 2) |
| Подсоединение кабеля: | резьбовой кабельный ввод из пластика (M16 × 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм) |
| Эл. подключение: | 0,14-1,5 мм2, с помощью винтовых зажимов |
| Монтаж/подключ.: | при помощи винтов |
| Температура окруж. среды: | хранение: -20...+50 °С; эксплуатация: -20...+50 °C |
| Доп. влажность воздуха: | < 100 %отн. вл., воздух без вредных веществ |
| Класс защиты: | III (согласно стандарту EN 60730) |
| Степень защиты: | IP 65 (согласно EN 60 529) корпус, датчик IP 65, устойчив к конденсату |
| Нормы: | соответствие СЕ согласно Директиве по ЭМС 2014/30/EU |
| Опционально: | дисплей с подсветкой, трехстрочный, вырез ок. 70 x 40 мм (ширина x высота), для отображения измеренной влажности и температуры и/или выбираемых величин |
Файлы для загрузки
| HYGRASGARD® AFTF-45 pdf780.18 Кб Техническое описание |
| HYGRASGARD® AFTF-45 pdf1.19 Мб Руководство по монтажу |
 | S+S Regeltechnik: Инженерные системы зданий pdf33.87 Мб Каталог продукции |
 | S+S Regeltechnik: серия HYGRASGARD®/HYGRASREG® pdf2.38 Мб Брошюра |
| S+S Regeltechnik: тариф 09.2026 xlsx175.14 Кб Прайс-лист |
