- Производитель:S+S Regeltechnik (Германия)
- Серия:KYMasgard®
Краткое описание:

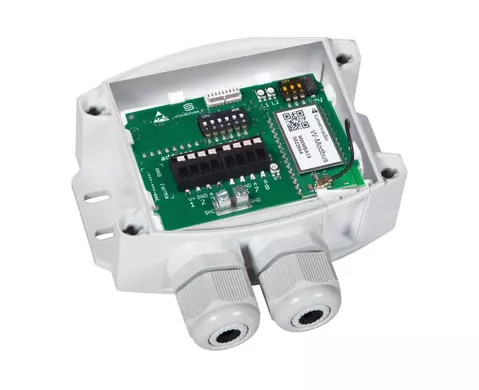

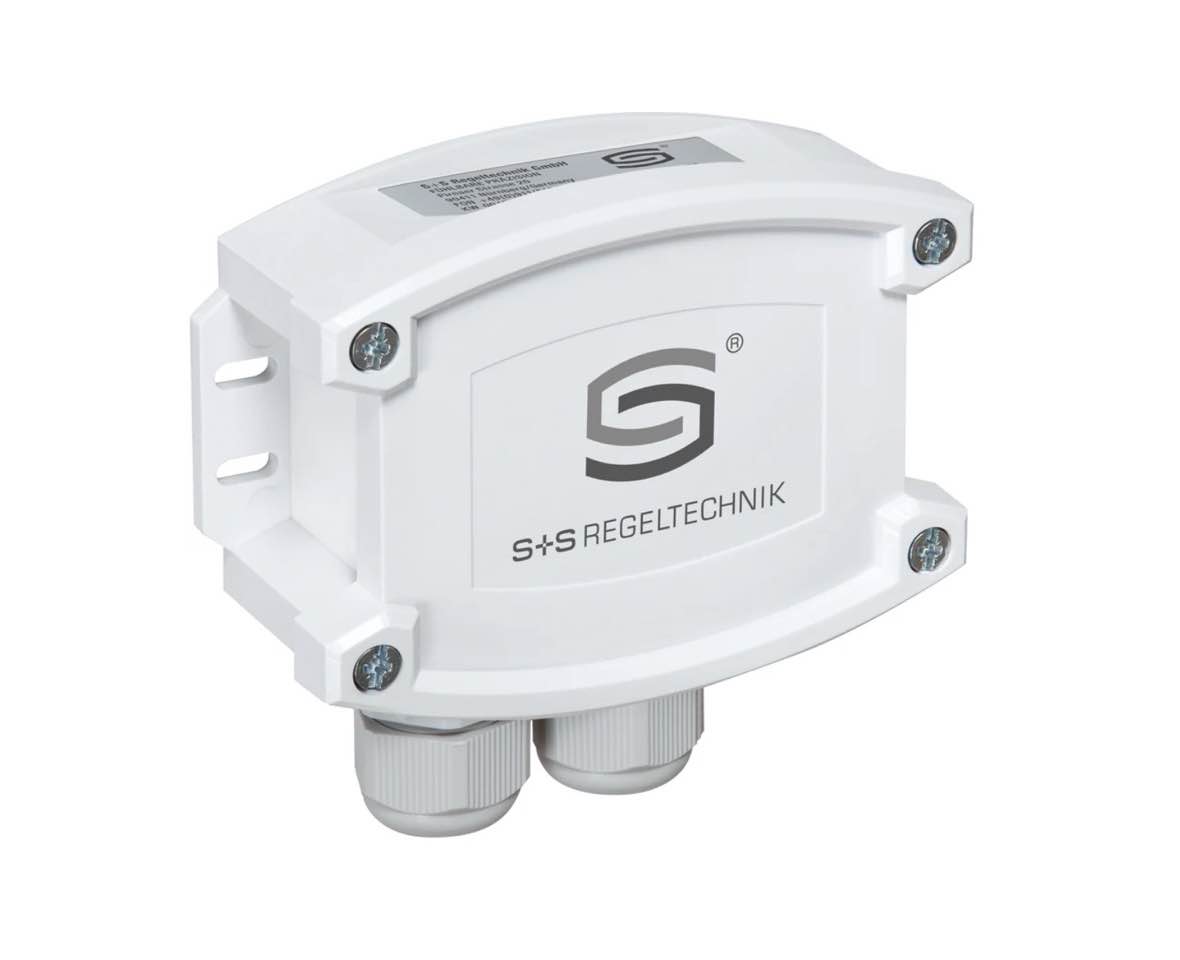

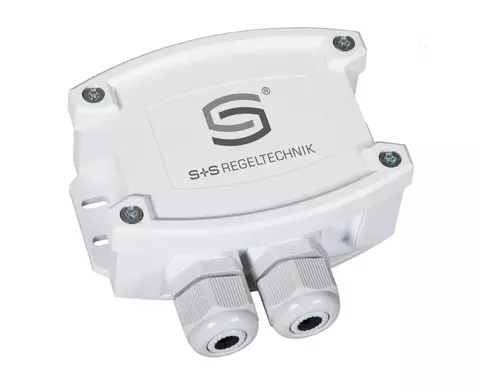

Шлюзовое устройство KYMASGARD® GW-WM, оснащенное интерфейсами W-Modbus/W-BACnet (беспроводными), заключено в прочный пластиковый корпус с быстрозаворачиваемыми винтами и предназначено для открытой установки. Оно служит мостом между проводными устройствами, работающими по протоколам Modbus/BACnet, и их беспроводными аналогами W-Modbus/W-BACnet. Устройство позволяет объединять до 100 устройств в единую сеть на значительных расстояниях, достигающих 500 метров в условиях открытой местности. Для проводного подключения используется трансивер RS485 с гальванической развязкой, параметры шины которого настраиваются с помощью DIP-переключателей.
Простая архитектура беспроводной сети и высокая надежность связи обеспечивают легкое расширение существующего проводного оборудования беспроводными датчиками W-Modbus/W-BACnet. Данный шлюз также упрощает интеграцию гибридных систем, сочетающих проводные и беспроводные компоненты, в существующие сетевые инфраструктуры. В зависимости от задач, шлюз может функционировать в двух основных режимах:
Режим Gateway (главный узел) позволяет устройству выступать в роли базовой станции для 100 беспроводных узлов. В этом режиме подключение к проводной сети осуществляется либо к существующей топологии шины, либо напрямую к контроллеру (ПЛК/ПК).
Режим Node (узел сопряжения) позволяет устройству работать как беспроводной узел, обслуживая одно проводное устройство. Подключение осуществляется к проводному датчику, и шлюз выступает в роли точки доступа к беспроводной сети (W-Modbus/W-BACnet).
Расширенная версия, режим Node Pro (тип GW-WM Pro), позволяет подключать до 16 проводных устройств.
Инновационный подход к конфигурированию интерфейса RS485 и отсутствие необходимости в кабелях позволяют осуществить предварительную настройку всей беспроводной сети, включая программирование устройств и конфигурирование шлюза, еще до установки на объекте. Это обеспечивает быструю и простую настройку и ввод сети в эксплуатацию. С помощью мобильных приложений W-Modbus от Lumenradio или W-BACnet (для iOS/Android) в режиме App можно проверять и документировать (в формате PDF) структуру сети. Дополнительные возможности приложений включают обновление прошивки радиомодуля, изменение имен устройств, а также выявление ошибок передачи данных и дублирования адресов.
| Артикул | Наименование | Цена | Количество | ||
 | 33 980.82 | ||||
 | 46 000.85 |
| Электропитание: | 24 В перем. тока (+20 %); 15...36 В пост. тока |
| Потребляемая мощность: | < 1,0 Вт / 24 В пост. тока; < 1,4 В•А / 24 В перем. тока |
| Передача данных: | MODBUS RTU (интерфейс RS485 для кабеля RTU) и W-MODBUS (Wireless Modbus, шифрование AES-128); частота 2,4 ГГц ISM, мощность передачи 100 мВт |
| Дальность передачи: | макс. 500 м (открытое пространство) / прибл. 50-70 м (здание) между двумя беспроводными устройствами |
| Беспроводные устройства: | макс. 100 устройств |
| Режимы работы: | Gateway работа в качестве базовой станции (ПЦУ / ПЛК); Node функция сопряжения для макс. 1 проводного датчика; NodePro функция сопряжения для макс. 16 проводных датчиков; (Сообщение GW-wModbusPro) (можно переключать посредством DIP-переключателя) |
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30% усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/крестовый шлиц), цвет — транспортный белый (аналогичен RAL 9016) |
| Размеры корпуса: | 108 × 78,5 × 43,3 мм (Туг 3 без дисплея) |
| Кабельное соед.: | резьбовой кабельный ввод из пластика (2 шт. М20 × 1,5; с разгрузкой от натяжения, сменное исполнение, внутренний диаметр 8-13 мм) |
| Электр. подключение: | 0,2-1,5 мм2 , с помощью вставных клемм |
| Темпер. окруж. среды: | -30..+70 °C |
| Доп. влажность воздуха: | < 95 % отн. вл., без конденсата |
| Класс защиты: | III (согласно EN 60 730) |
| Степень защиты: | IР65 (согласно стандарту EN 60529) |
| Нормы: | соответствие нормам ЕС согласно стандарту директиве 2014/30/EU «Электромагнитная совместимость», Директива по радиосвязи 2014/53/EU (W-Modbus) |
Файлы для загрузки
| KYMASGARD® GW-WM pdf312.85 Кб Техническое описание |
| KYMASGARD® GW-WM pdf2.26 Мб Руководство по монтажу |
| THERMASGARD® ХХ-wMODBUS (беспроводной) pdf810.47 Кб Инструкция по настройке |
| Быстрый старт wMODBUS (беспроводной) pdf418.26 Кб Инструкция по настройке |
| Параметры шины MODBUS pdf1.25 Мб Информационный листок |
 | S+S Regeltechnik: серия wMODBUS | Wireless Modbus pdf3.22 Мб Брошюра |
 | S+S Regeltechnik: Инженерные системы зданий pdf33.87 Мб Каталог продукции |
| S+S Regeltechnik: тариф 09.2026 xlsx175.14 Кб Прайс-лист |
