- Производитель:БД Сенсорс Рус (BD Sensors™) (Россия)
Основные характеристики:
Диапазоны давления от 0…345 до 0…1035 бар, избыточное Основная погрешность 0,5 % ДИ Выходной сигнал 0/4…20 мА, 0…10 В, 0…5 В Сенсор тонкопленочный металлический Диапазон температур измеряемой среды -40…+125°C Класс защиты IP 67 Механическое присоединение Hammer Union WECO 2", штуцер из сплава Inconel Электрическое присоединение MIL-/ Bendix (6-конт.), Glenair (4-конт.), Jupiter M Взрывобезопасное исполнение (опция) зона 0/1 (только для 4…20 мА / 2 провод.) Краткое описание:

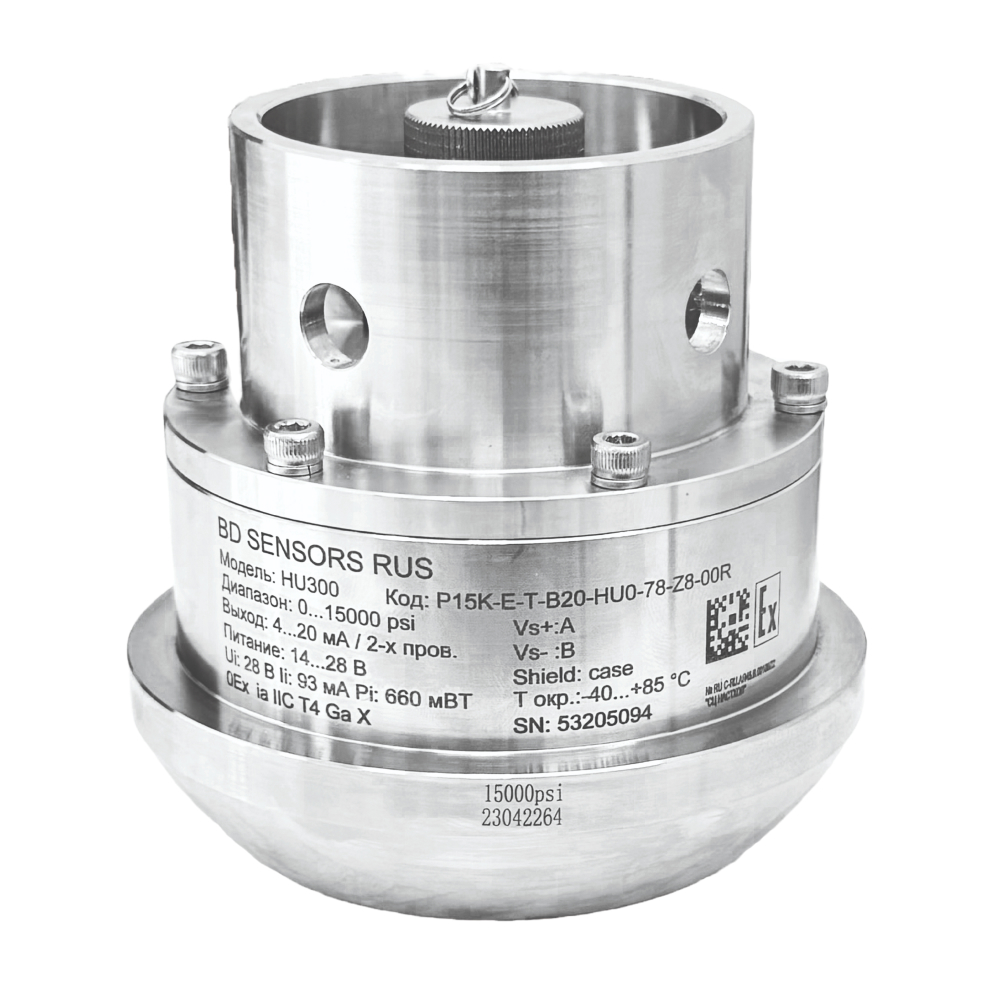

Датчик давления HU 300 с соединительным элементом Hammer Union был создан специально для эксплуатации в тяжелых условиях, где от прибора требуется высокая надежность и точность измерений.
Чувствительный элемент на основе тонкопленочного тензометра обладает низким дрейфом и отличной долговременной стабильностью. Монолитный соединитель обеспечивает неизменность характеристик датчика при установке. Устройство проявляет стойкость к вибрациям, ударам и колебаниям давления, а также сохраняет стабильные метрологические параметры.
Модульная конструкция изделия позволяет использовать разные электрические подключения и материалы для мембран, что предоставляет возможность адаптации данной модели для решения уникальных задач по измерению давления.
Для данной модели доступны различные опции, такие как мембрана из износостойкого сплава Inconel и взрывозащищенное исполнение, что дополнительно расширяет её функционал.
Области применения включают:
- оборудование для гидроразрыва пласта;
- оборудование для проведения кислотной обработки;
- измерительное давления буровых растворов / пульпы.
Модификации товара
| Артикул | Наименование | Цена | Количество | ||
 | по запросу | ||||
 | по запросу |
Технические характеристики
| ДИАПАЗОНЫ ИЗМЕРЕНИЙ | ||||||||||||||||||||||||||||||
| Номинальное избыточное давление Pнд [psi] | 0..5000 | 0..6000 | 0..10000 | 0..15000 | ||||||||||||||||||||||||||
| Максимальная перегрузка Pmax [psi] | 7500 | 9000 | 15000 | 22500 | ||||||||||||||||||||||||||
| Давление разрыва Pσ [psi] | 10000 | 12000 | 20000 | 30000 | ||||||||||||||||||||||||||
| ВЫХОДНОЙ СИГНАЛ / ПИТАНИЕ | ||||||||||||||||||||||||||||||
| Протокол / интерфейс | Напряжение питания (Uпит) | Сопротивление в цепи (R) | Потребление тока | |||||||||||||||||||||||||||
| 4..20 мA / 2-х пров. | 10..32 В (DC) | Rmax = (Uпит – 10)/0,02 Ом | ≤ 50 мА | |||||||||||||||||||||||||||
| 0..10 В / 3-х пров. | Rmin = 10000 Ом | ≤ 15 мА | ||||||||||||||||||||||||||||
| 0..5 В / 3-х пров. | Rmin = 5000 Ом | |||||||||||||||||||||||||||||
| 3 мВ / В / 3-х пров. | 6..10 В (DC) | Rmin = 100000 Ом | ≤ 29 мА | |||||||||||||||||||||||||||
| Exia- версия | 4..20 мA / 2-х пров. | 14..28 В (DC) | Rmax = (Uпит – 14)/0,02 Ом | ≤ 26 мА | ||||||||||||||||||||||||||
| ХАРАКТЕРИСТИКИ | ||||||||||||||||||||||||||||||
| Основная погрешность1 [% ДИ] | ≤ ±0,52 | |||||||||||||||||||||||||||||
| Влияние отклонения напряжения питания [% ДИ / 10 В] | ≤ ±0,05 | |||||||||||||||||||||||||||||
| Влияние отклонения сопротивления нагрузки [% ДИ / кОм] | ≤ ±0,05 | |||||||||||||||||||||||||||||
| Долговременная стабильность [% ДИ / год] | ≤ ±0,1 | |||||||||||||||||||||||||||||
| Время отклика [мс] | ≤ 1 | |||||||||||||||||||||||||||||
| 1 Включает нелинейность, гистерезис и воспроизводимость по IEC 60770. ДИ – диапазон измерений. Возможно изготовление датчика с протоколом калибровки. | ||||||||||||||||||||||||||||||
| 2 Соответствует погрешности 0,25 % BFSL. | ||||||||||||||||||||||||||||||
| ВЛИЯНИЕ ТЕМПЕРАТУРЫ | ||||||||||||||||||||||||||||||
| Допускаемая приведённая погрешность [% ДИ] | ≤ ±0,2 | |||||||||||||||||||||||||||||
| Допускаемая приведённая погрешность [% ДИ / 10 °С] | ≤ ±0,02 | |||||||||||||||||||||||||||||
| Диапазон термокомпенсации [°С] | -25..70 | |||||||||||||||||||||||||||||
| ТЕМПЕРАТУРНЫЙ ДИАПАЗОН | ||||||||||||||||||||||||||||||
| Измеряемая среда [°C] | -40..1253 | |||||||||||||||||||||||||||||
| Окружающая среда [°C] | -40..1253 | |||||||||||||||||||||||||||||
| Хранение [°C] | -55..125 | |||||||||||||||||||||||||||||
| 3 Для взрывозащищенных датчиков (Ex) необходимо учитывать температурный класс. | ||||||||||||||||||||||||||||||
| ЭЛЕКТРОБЕЗОПАСНОСТЬ | ||||||||||||||||||||||||||||||
| Защита от короткого замыкания | Постоянно | |||||||||||||||||||||||||||||
| Защита от обратной полярности питания / обрыва | Не повреждается, но и не работает | |||||||||||||||||||||||||||||
| Электромагнитная совместимость | Излучение и защищённость согласно EN 61326 | |||||||||||||||||||||||||||||
| ВЗРЫВОЗАЩИТА | ||||||||||||||||||||||||||||||
| Взрывозащищенное исполнение | Согласно № EAЭС RU C-RU.AA87.B.00428/20 Серия RU № 0230837 – Искробезопасная электрическая цепь «i»: 0Ex ia IIC T4 Ga X |
|||||||||||||||||||||||||||||
| Максимальные безопасные величины для исполнения «Искробезопасная электрическая цепь «i»» |
Для 2-х пров. схемы | Макс. входное напряжение Ui = 28 В, макс. входной ток Ii = 93 мА, макс. входная мощность Pi = 660 мВт, макс. внутренняя индуктивность Li = 10 мкГн, макс. внутренняя емкость Ci = 25 нФ, макс. напряжение постоянного тока или эффективное значение переменного Um = 28 В | ||||||||||||||||||||||||||||
| Температурный класс | T4 [°С] | T5 [°С] | T6 [°С] | |||||||||||||||||||||||||||
| 0Ex ia IIC T4 Ga X | -40..85 | - | - | |||||||||||||||||||||||||||
| УСТОЙЧИВОСТЬ К МЕХАНИЧЕСКИМ ВОЗДЕЙСТВИЯМ | ||||||||||||||||||||||||||||||
| Вибростойкость | 10 g RMS (25..2000 Гц) | Согласно DIN EN 60068-2-6 | ||||||||||||||||||||||||||||
| Ударопрочность | 50 g / 1 мс | Согласно DIN EN 60068-2-27 | ||||||||||||||||||||||||||||
| ЭЛЕКТРИЧЕСКОЕ ПРИСОЕДИНЕНИЕ | ||||||||||||||||||||||||||||||
| Стандартно | Разъем MIL-/Bendix (тип PT02-E10-6P-023), 6-конт. / IP 67 | |||||||||||||||||||||||||||||
| Опционально | Разъем Glenair GC379-2-14S-2P, 4-конт. / IP 67 | |||||||||||||||||||||||||||||
| Разъем Jupiter 10TP (Rec-M-10TP-T-04.16), 4-конт. / IP 67 | ||||||||||||||||||||||||||||||
| Герметичный каб. ввод для погружного исполнения с кабелем PVC 4 м / IP 684 | ||||||||||||||||||||||||||||||
| Емкость кабеля | Сигнальный провод/экран, а также сигнальный провод/ сигнальный провод: 160 пФ/м | |||||||||||||||||||||||||||||
| Индуктивность кабеля | Сигнальный провод/экран, а также сигнальный провод/ сигнальный провод: 1 мкГн/м |
|||||||||||||||||||||||||||||
| 4 Доступны различные типы кабелей и их длины (допустимая температура зависит от вида кабеля). | ||||||||||||||||||||||||||||||
| МЕХАНИЧЕСКОЕ ПРИСОЕДИНЕНИЕ | ||||||||||||||||||||||||||||||
| Стандартно | WECO® 2" (1502)5 | |||||||||||||||||||||||||||||
| 5 Присоединение является зарегистрированной товарной маркой FMC Technologies. | ||||||||||||||||||||||||||||||
| КОНСТРУКЦИЯ | ||||||||||||||||||||||||||||||
| Штуцер / мембрана | Стандартно: нержавеющая сталь 1.4548 (17-4PH) Опционально: сплав inconel X750® cплав inconel X718® |
|||||||||||||||||||||||||||||
| Корпус | Нержавеющая сталь 1.4301 (304) | |||||||||||||||||||||||||||||
| Оболочка кабеля | PVC – поливинилхлорид (-5..70 °C), серый Ø7,4 мм PUR - полиуретан (-25..70 °C), черный Ø7,4 мм FEP - фторопласт (-25..70 °C), черный Ø7,4 мм | |||||||||||||||||||||||||||||
| Степень защиты корпуса по ГОСТ 14254 | Стандартно: IP 67 Опционально: IP 68 |
|||||||||||||||||||||||||||||
| Масса изделия, не более | 2,1 кг | |||||||||||||||||||||||||||||
| Устойчивость к средам | Подбор материалов частей датчика, взаимодействующих с измеряемой средой – имеет рекомендательный характер. Производитель не гарантирует работоспособность датчика с химически агрессивными и / или горячими средами. |
|||||||||||||||||||||||||||||
| ЭКСПЛУАТАЦИЯ | ||||||||||||||||||||||||||||||
| Положение | Любое (стандартно прибор калибруется в вертикальном положении с направленным вниз механическим присоединением) | |||||||||||||||||||||||||||||
| Ресурс сенсора | 100×106 циклов нагружения | |||||||||||||||||||||||||||||
| Средняя наработка на отказ | Не менее 100 000 ч | |||||||||||||||||||||||||||||
| Средний срок службы | 14 лет | |||||||||||||||||||||||||||||
| Гарантийный срок службы | 2 года | |||||||||||||||||||||||||||||
