от 33 624.8
- Производитель:S+S Regeltechnik (Германия)
- Тип:Контроль воздушного потока
- Серия:RHEASREG®
Краткое описание:

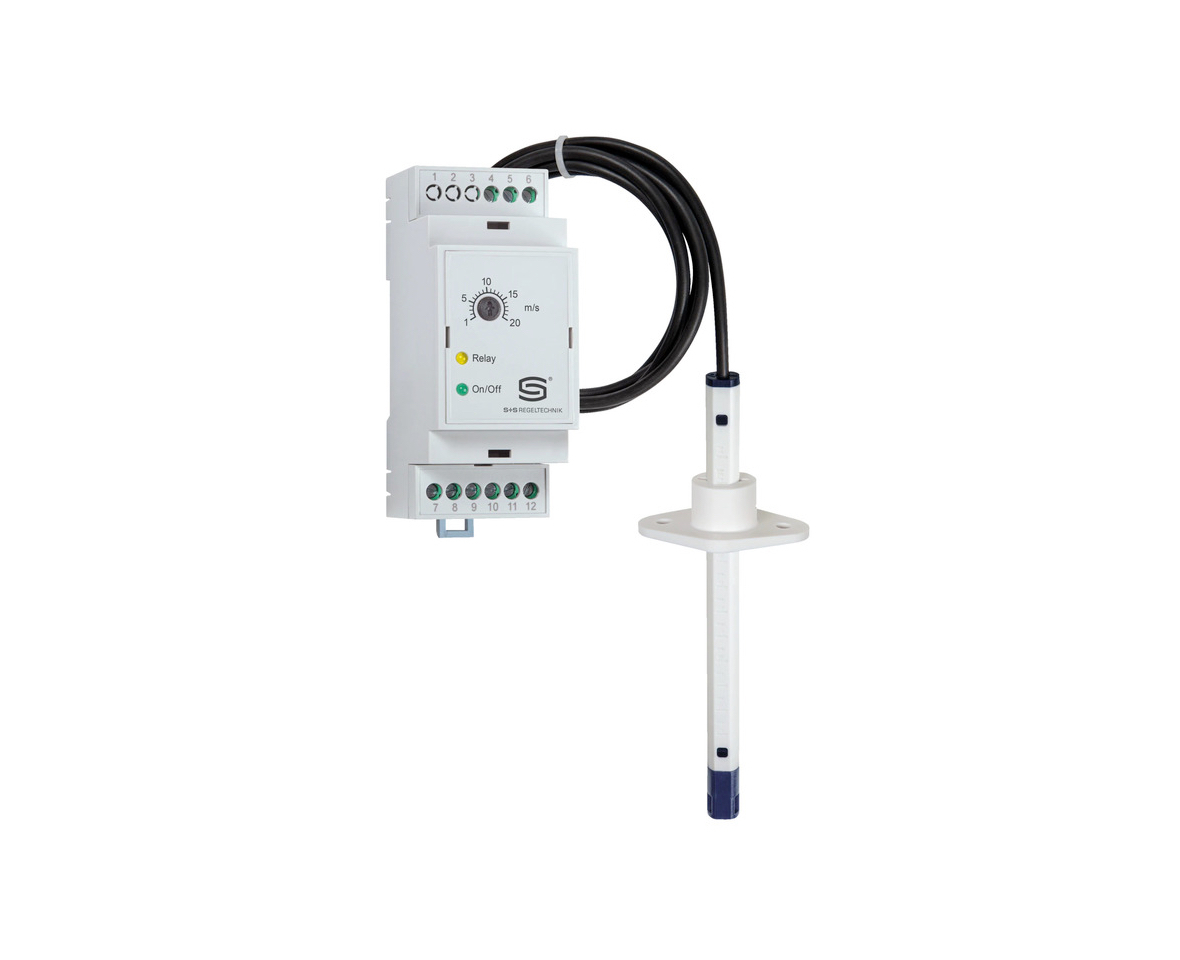

Электронное канальное реле воздушного потока RHEASGARD® KHSSW представляет собой высокотехнологичное решение для мониторинга и управления воздушными потоками в промышленных и коммерческих системах вентиляции и кондиционирования. Устройство спроектировано для простой установки на стандартную монтажную рейку 35 мм, что делает его идеальным для интеграции в существующие распределительные устройства и электрошкафы. Активный и релейный выходы обеспечивают гибкость в управлении другими системами, позволяя автоматически реагировать на изменения скорости воздушного потока.
Особое внимание уделено конструкции внешнего зонда потока, который поставляется в комплекте с присоединительным фланцем. Такой подход гарантирует точное и надежное измерение скорости потока в диапазоне от 0,1 до 20 м/с. Точность измерений является критически важной для обеспечения оптимальной работы систем, предотвращения перегрева или переохлаждения помещений, а также для минимизации энергопотребления.
Датчики потока, подобные RHEASGARD® KHSSW, играют ключевую роль в контроле и управлении воздушными потоками в широком спектре применений. Они незаменимы при мониторинге работы вентиляторов, регулировании положения исполнительных клапанов, а также для контроля эффективности работы увлажнителей и электрических нагревательных элементов. Совместное использование с системами прямого цифрового управления (ПЦУ) открывает возможности для создания интеллектуальных, энергоэффективных систем климат-контроля.
Применение этих устройств в соответствии со стандартами, такими как DIN 57100, части 420, подчеркивает их соответствие высоким требованиям безопасности и надежности. Системы, построенные с использованием реле потока, способны повысить общий уровень комфорта в помещениях, обеспечить необходимый воздухообмен и продлить срок службы компонентов систем вентиляции и кондиционирования за счет своевременного обнаружения отклонений от нормальных условий эксплуатации.
Таким образом, электронное канальное реле воздушного потока RHEASGARD® KHSSW является неотъемлемой частью современных систем управления климатом, предлагая надежное, точное и гибкое решение для контроля воздушных потоков, способствующее повышению энергоэффективности и обеспечению безопасности эксплуатации.
Relay ♦ верхний светодиод (зеленый) не горит = точка переключения не достигнута (контакт 5–6 разомкнут) горит = точка переключения достигнута (контакт 5–6 замкнут) мигает = перемыкание при пуске (s.b.) активно ON/OFF ♦ нижний светодиод (желтый) не горит = устройство неисправно горит = устройство работает мигает = ошибка датчика или линии датчика
| Артикул | Наименование | Цена | Количество | ||
 | KHSSW-W24 Реле контроля воздушного потока на DIN-рейку с выносным зондом | 33 624.80 | |||
| KHSSW-W230 Реле контроля воздушного потока на DIN-рейку с выносным зондом | 33 624.80 |
|
Напряжение питания
|
KHSSW-W24: 24 В перем./ пост. тока (±10 %); KHSSW-W230: 230 В перем. тока (±10 %), 50 Гц |
| Выходной сигнал | KHSSW-W24: 1x переключающий контакт 24 В (макс. 5 А, cos ϕ = 1); KHSSW-W230: 1x переключающий контакт 230 В перем. тока (макс. 10 А, cos ϕ = 1) |
| Измеряемая величина: | скорость потока [м/с] |
| Датчик: | калориметрический, с температурной компенсацией, защитой от повреждения |
| Диапазон измерения: | 0,1...20 м/с |
| Точность: | ± 0,5 м/с + макс. ± 3 % верх. пред. знач. (22°C, 50% отн. вл., 1013 мбар) |
| Долговр. стабильность: | ±0,5 % верх. пред. знач. в год |
| Воспроизводимость: | ±1,0 % верх. пред. знач. |
| Порог переключения: | 1...20 м/с, пороговое значение настраивается при помощи потенциометра |
| Гистерезис переключения: | 2,0 % верх. пред. знач. |
| Время выхода на раб. режим: | < 2 мин |
| Время срабатывания: | < 5 с |
| Блокировка срабатывания при пуске: | 60 c (переключающий контакт замкнутый или 10 В / 20 мА на выходе, после подачи электропитания) |
| Среда: | без конденсата, без вредных веществ, без отрицательного и/или положительного давления |
| Температура среды: | 0...+70 °C |
| Индикация рабочего состояния: | два цветных светодиода на передней части корпуса |
| Корпус: | поликарбонат (PC) / акрилонитрил-бутадиенстирол (ABS) (UL94-V0), цвет светло-серый, ширина 36 мм (2TE) для монтажной рейки 35 мм, прибл. 90 × 36 × 58 мм (В × Ш × Г) |
| Зонд/датчик: | полиамид (PA6), цвет белый (держатель чувствительного элемента синий), с защитой от проворачивания, диам. 12 мм, установочная длина (EL) = прибл. 20–155 мм, vмакс. = 30 м/с (воздух) |
| Кабель датчика: | ПВХ LiYY, 3-жильный, KL = прибл. 2,4 м |
| Электрическое подключение: | 0,14–2,5 мм2, с помощью винтовых зажимов |
| Монтаж/подключение: | при помощи присоединительного фланца с уплотнением (содержится в комплекте поставки) |
| Температура окружающей среды: | хранение: −20...+50 °C; эксплуатация 0...+60 °C |
| Допустимая влажность воздуха: | < 98 % отн. вл., без конденсата |
| Класс защиты: | II (согласно EN 60730) при UB = 230 В III (согласно EN 60730) при UB = 24 В |
| Степень защиты: | IP30 (согласно EN 60529) корпус; IP20 (согласно EN 60529) датчик |
| Нормы: | соответствие CE согласно директиве по ЭМС 2014 ⁄ 30 ⁄ EU |
Файлы для загрузки
| RHEASGARD® KHSSF-XX / RHEASREG® KHSSW-XX pdf708.5 Кб Техническое описание |
| RHEASGARD® KHSSF-XX / RHEASREG® KHSSW-XX pdf1.94 Мб Руководство по монтажу |
 | S+S Regeltechnik: серия RHEASGARD®/RHEASREG® pdf2.28 Мб Брошюра |
 | S+S Regeltechnik: Инженерные системы зданий pdf33.87 Мб Каталог продукции |
| S+S Regeltechnik: тариф 09.2026 xlsx175.14 Кб Прайс-лист |
