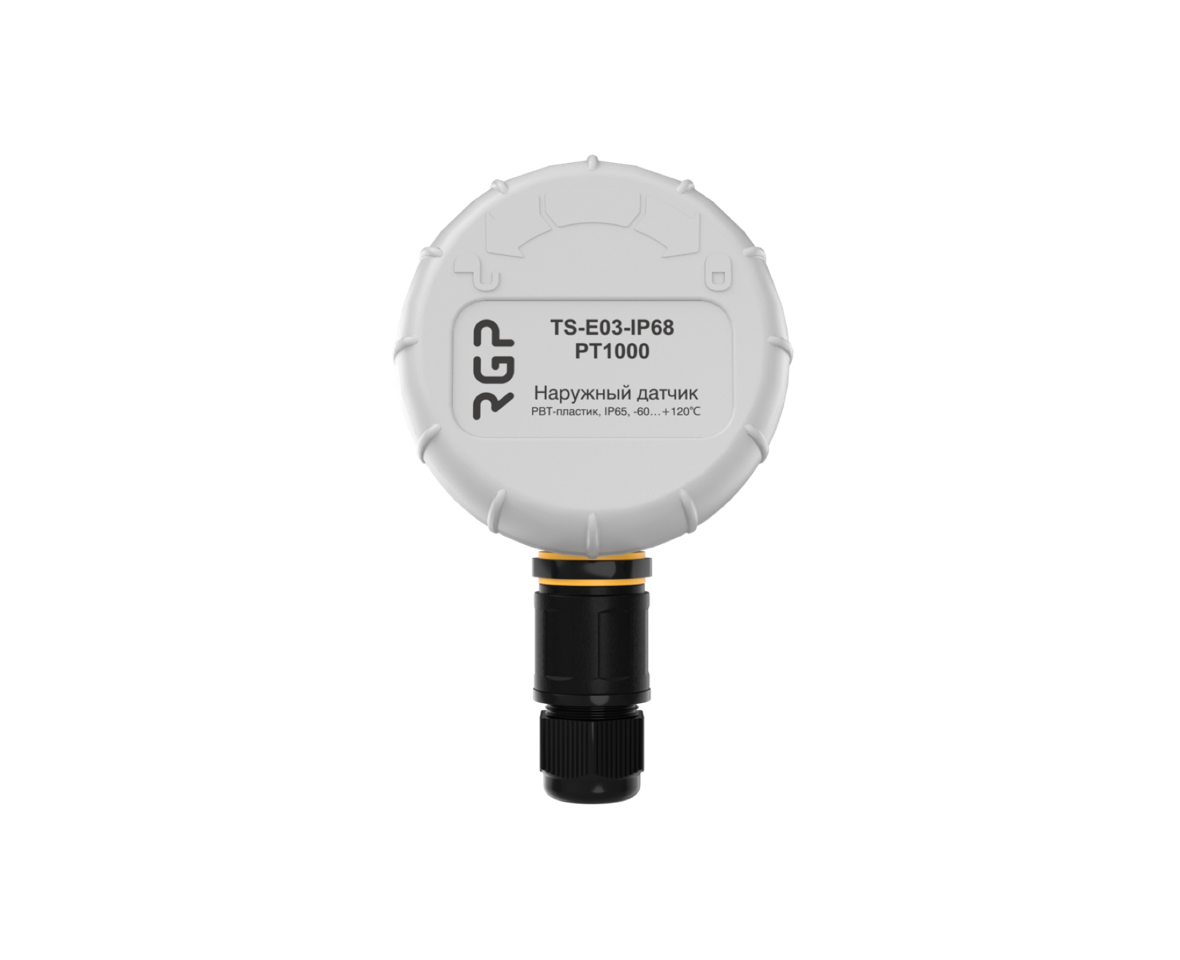

Наружный датчик температуры TS-E03-IP68 (корпус PBT) от RGP

Глоссарий по продукту

•


  RGP - наружные (уличные) датчики температуры

  Важная информация о наружных датчиках RGP:

  Область применения: наружные (уличные) датчики температуры используются не только для измерения температуры за пределами помещений, но также незаменимы для контроля температуры в помещениях с повышенной влажностью или в промышленных зданиях, где датчики температуры должны дополнительно быть защищены от внешних ударных и вибрационных нагрузок. Одним из типовых применений является их установка в душевых, санузлах, хамамах, бассейнах, открытых и закрытых парковках, а также в различных технологических помещениях, например, пропарочных, сушильных и покрасочных камерах, в производственных цехах, автосервисах, мастерских и на сельхохозяйственных предприятиях. Защищенные датчики востребованы везде, где важно измерять температуру в помещении и при этом защитить измерительный элемент от воздействия окружающих факторов.

  Системы управления: используют показания наружных датчиков для погодного регулирования в системах отопления, вентиляции и кондиционирования и диспетчеризации, а также для регулирования и контроля температуры в различных технологических и бытовых помещениях. Так, например, за счет показаний наружной температуры регулируется температура теплоносителя, подаваемого на отопление, что позволяет экономить ресурсы, особенно в многоквартирных домах и административных зданиях. В системах вентиляции от показаний уличного датчика зависит выбор режима работы “Зима”, “Лето” или “Переходный период” и уровень защитных алгоритмов. Показания датчиков могут применяться при регулирования и контроля температуры в промышленности: сушильные или пропарочные камеры, в сельском хозяйстве (теплицы, коровники, птичники) и многих других сферах, где важно поддерживать постоянную температуру в помещении.



  Способы монтажа: для наружных (уличных) датчиков типовым способом монтажа является настенное крепление. Обычно сверлится несколько отверстий, устанавливаются дюбели, а основание корпуса датчика прикрепляется саморезами через имеющиеся монтажные отверстия или проушины. Отдельно можно отметить вариант монтажа с помощью дополнительных аксессуаров (в нашем случае это Z-скобы), которые позволяют быстро осуществлять монтаж и демонтаж датчика, а также нивелируют воздействие на показания температуры стен. Например, крепление может быть установлено заранее, а сам датчик после завершения всех строительных работ. При установке датчиков температуры на улице или в местах, подверженных воздействию капель или струй воды, устанавливать датчик так, чтобы кабельный ввод был расположен по направлению к земле, чтобы исключить попадание влаги по кабелю внутрь корпуса датчика.



  Защита от влаги и пыли: минимально рекомендуемой степенью защиты является IP54, которая позволяет оградить измерительные элементы датчика от пыли (частично) и водяных брызг, но, в данном случае, при уличной установке рекомендуется применять защитные экраны и тщательно выбирать место установки. Для датчиков с защитой IP65 при установке на улице пыль и влага уже не страшны, но для промышленных применений иногда приходится выбирать более защищенные датчики IP66-68, которые выдерживают мощные водяные струи под давлением (например, от моек высокого давления) и даже погружение под воду до 8 метров, но в таком случае важно правильно выполнить ввод кабеля. В датчиках серии PRO выполнена двухуровневая защита от попадания влаги в корпус.

  Материал корпуса: от используемого пластика зависит температура эксплуатации и срок службы датчика. В зависимости от качества пластика и добавок нижняя граница температуры колеблется от -30 до -50 °С. В датчиках температуры многих производителей используется вторичный переработанный ABS-пластик, который зачастую не выдерживает эксплуатации даже при -20 градусах и разрушается от механических воздействий или при резких перепадах температуры. Вторичный ABS-пластик также используется нами, но только в серии датчиков ЕСО (при этом мы выбираем максимально качественный пластик). В датчиках серии STANDART используется только высококачественные материалы со специальными добавками.

  Защита от ультрафиолета: используемый большинством производителей ABS-пластик со временем разрушается от УФ-лучей, мы рекомендуем устанавливать датчики на наружных стенах зданий с северной (теневой) стороны и использовать защитные экраны или датчики из пластика, устойчивого к излучению (например, PBT-пластик). На текущий момент в линейке датчиков RGP есть термодатчик TS-E02 ECO, производимый на базе корпуса из PBT.

  Температура наружных стен: большое влияние на показания датчиков влияет место установки (вдали от прямых лучей солнца), а также температура поверхности (стены). Для нивелирования влияния температуры стен в датчиках RGP измерительные элементы закрепляются на боковых стенках корпуса датчика. Рекомендуется проверять излучение поверхности перед установкой (монтажом) или использовать датчики с Z-скобой, которая позволяет вынести датчик от стены на определенное расстояние.

  Маркировка датчиков: со временем этикетки, наклеиваемые на датчики, могут выцвести или отклеиться (особенно это актуально для наружных датчиков температуры), что в дальнейшем усложнит службе эксплуатации обслуживание или поиск датчика для замены. Рекомендуется использовать датчики с нестираемой маркировкой (тампопечать или лазерная гравировка).

  Кабельный ввод: одним из важных элементов наружного датчика является кабельный ввод, который позволяет осуществить ввод кабеля достаточного диаметра. Обычно производители используют кабельные вводы PG7 или М12х1,5, которые обеспечивают защиту IP65 и ввод кабеля диаметром до 6 мм. В датчиках производства RGP используется ввод-сальник М16х1,5 с диаметром вводимого кабеля от 4 до 8 мм, степенью защиты IP67-68 и температурным диапазоном до 100-120 градусов.

  Монтажные клеммы: стандартными клеммами для подключения в датчиках температуры являются винтовые клеммы типа ЗВИ (или аналоги), которые требуют ежегодной протяжки (а при условии вибрационных нагрузок протяжку следует проводить не реже 1 раза в 6 месяцев). Аналогичные клеммы используются в датчиках серии ЕСО, но в серии STANDART используются более надежные подпружиненные клеммы, которые не требуют обслуживания.

  Упаковка и этикетки: все датчики температуры упаковываются в индивидуальные БОПП-пакеты и маркируются этикеткой, где наносятся все эксплуатационные параметры и диапазоны. На каждой этикетке есть QR-код, ведущий на сайт с инструкцией или на руководство по эксплуатации.
