Канальный регулятор температуры РТК

Основные характеристики:

Краткое описание:

Терморегуляторы РТК с LED-индикацией используются для автоматического поддержания заданной температуры в вентиляционных системах, тепловых завесах и сушильных установках посредством регулирования мощности электронагревателей, питающихся от сети 220В. Коммутация нагрузки осуществляется посредством твердотельного реле в момент нулевого напряжения и тока на нагревательном элементе, что позволяет избежать электромагнитных помех и продлевает срок службы нагревателей.

Основные возможности регулятора:

• Точное поддержание температуры в вентиляционном канале на основе данных от датчика температуры Pt100.
• Предотвращение перегрева с использованием защитного канального термостата.
• Оповещение об аварийных ситуациях при отклонении от заданных параметров (релейный выход).

Ключевые достоинства регуляторов РТК:

• Цифровой термостат с экраном и возможностью пользовательской конфигурации.
• Превосходная точность измерения и стабилизации температуры (0,5% FS).
• Система аварийного оповещения при превышении допустимых значений (релейный выход).

Области применения:

• Системы приточной вентиляции канального типа и воздушные завесы.
• Контроль температурного режима в сушильных, пропарочных камерах и электропечах.
• Обеспечение оптимального микроклимата в тепличных хозяйствах и животноводческих комплексах.
• Управление ТЭНами и инфракрасными нагревателями в промышленных процессах.

Рассмотрим пример применения:

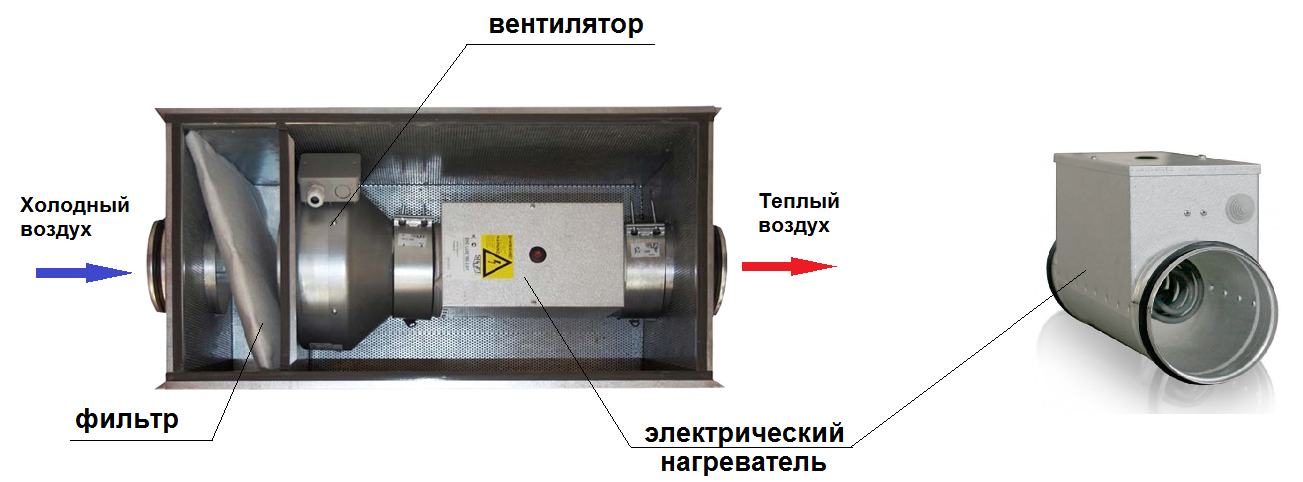

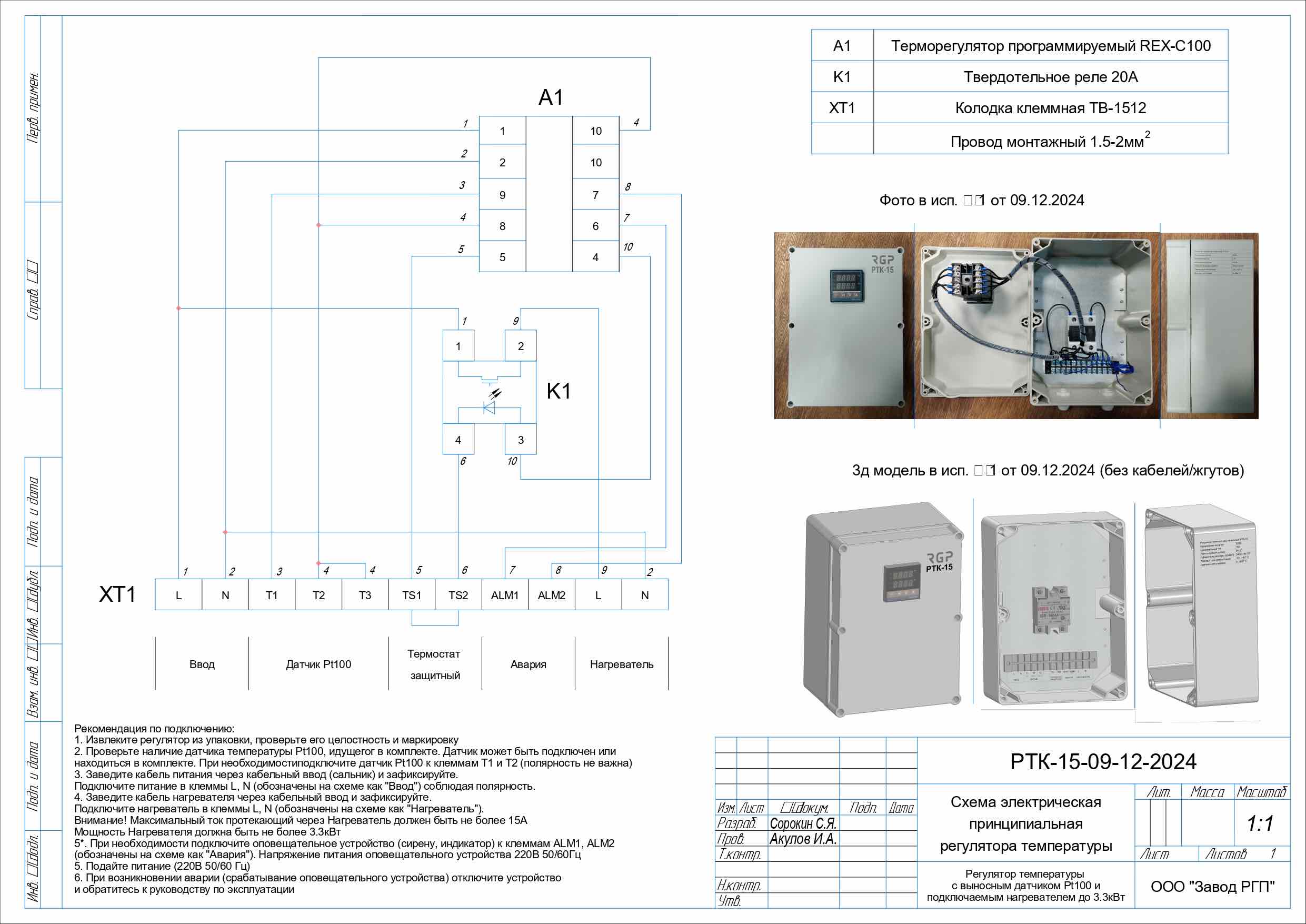

Для управления вентиляционной системой с электрическим нагревом потребуется терморегулятор РТК, датчик температуры, размещенный в воздуховоде или помещении, термозащита электрокалорифера от перегрева (если она не интегрирована) и регулятор оборотов вентилятора, например, STY-1.5-R. Чтобы активировать систему, необходимо соединить регуляторы согласно схеме, включить вентилятор и терморегулятор.

Принцип функционирования регулятора:

Терморегуляторы РТК управляют электронагревателями мощностью 3,5 кВт или 7 кВт (максимальные токи 15А и 30А) и регулируют их мощность посредством изменения угла открытия тиристора в твердотельном реле с помощью ШИМ-управления. Мощность, подаваемая на нагрузку, прямо пропорциональна времени, в течение которого тиристор открыт в полупериоде напряжения сети.

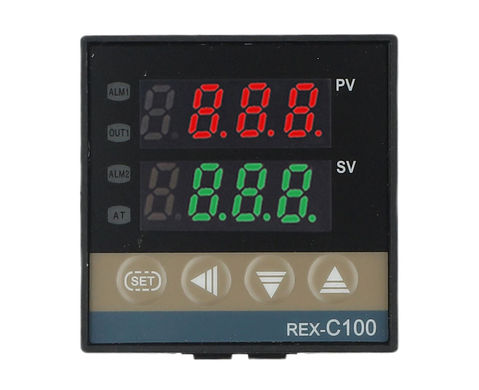

Запуск и настройка температуры:

Подайте питание на терморегулятор. В режиме индикации SV/PV нажмите SET, чтобы дисплей SV начал мигать. Кнопкой (◁) выберите разряд для изменения, а кнопками (△) или (▽) установите желаемую температуру. Нажмите SET снова для возврата в обычный режим. Для настройки параметров аварийной сигнализации и PID-регулятора удерживайте SET в течение трех секунд. Дисплей PV отобразит символ параметра, а дисплей SV – его значение. Нажимайте SET для установки значений параметров согласно таблице в руководстве. Чтобы отключить функцию регулирования, установите значение SV ниже текущей температуры (например, -100°С).

Настройка ПИД-регулятора:

Чтобы изменить параметры ПИД-регулятора или включить автонастройку (AR), удерживайте кнопку SET 3 секунды. Затем, нажимая SET, выберите нужные пункты меню (P, I, D или AR) и установите требуемое значение. Для подтверждения параметров удерживайте SET (подробности – в инструкции).

Расширенные настройки:

Для доступа к расширенным настройкам одновременно удерживайте кнопки SET и (◁) 3 секунды. Введите пароль "Cod" – "0000" и нажмите SET. Выберите нужный параметр, нажимая SET. Например, для проверки типа датчика температуры выберите значение "SL1". Для датчика Pt100 значение должно быть "1000". Подтвердите настройки кнопкой SET. Нажмите SET и (◁) на 3 секунды для выхода (подробности – в инструкции).
