SGLG-5 волноводный контактный уровнемер со стержневым чувствительным элементом из политетрафторэтилена

Основные характеристики:

Краткое описание:

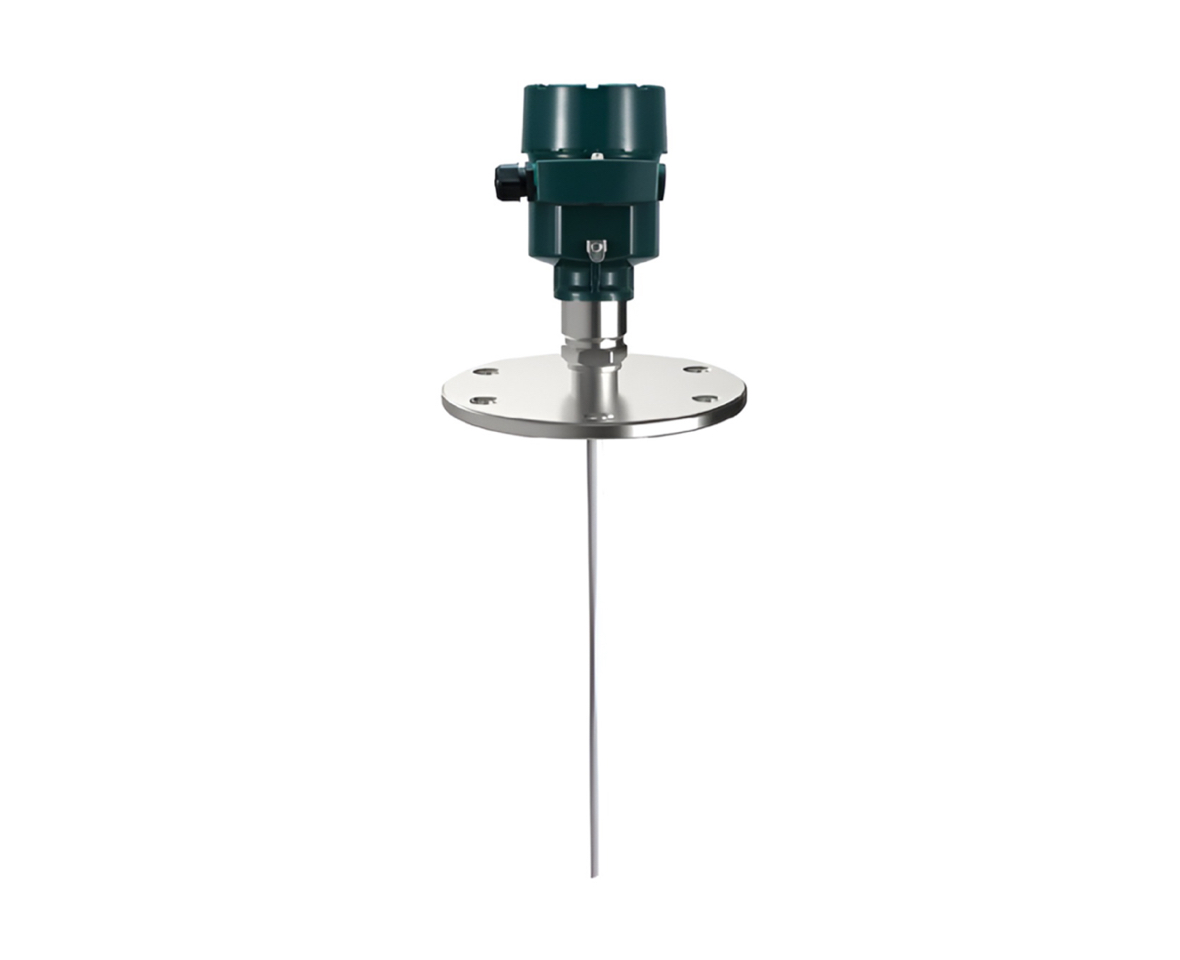

Фланцевый уровнемер SGLG-5 представляет собой универсальный прибор для непрерывного контактного измерения уровня различных жидкостей, включая агрессивные среды, такие как кислоты и щёлочи, применяемый в химической, горной, металлургической, пищевой и других отраслях промышленности. Устройство обеспечивает надёжное и энергоэффективное решение для широкого спектра задач контроля уровня.

Работа уровнемера основана на методе импульсной рефлектометрии или временного интервального зондирования — определении времени между отправкой электромагнитного импульса и фиксацией его отражённой составляющей. Высокочастотный генератор импульсов, расположенный в электронном блоке (ЭБ), создаёт короткие радиоимпульсы, которые распространяются по чувствительному элементу (ЧЭ) до границы раздела сред – поверхности жидкости. На этой границе часть сигнала поглощается, а другая часть отражается назад по ЧЭ к ЭБ. Отражение происходит вследствие разницы в диэлектрических свойствах воздуха и жидкости.

Обратно в ЭБ поступает отражённая часть сигнала, которая анализируется системой. Промежуток времени между отправкой импульса и приёмом его отражённой версии прямо пропорционален двукратному расстоянию от начальной точки отсчёта (уплотнительной поверхности) до уровня жидкости. По измеренному времени рассчитывается точное расстояние до поверхности продукта, после чего полученные данные преобразуются во входной/выходной аналоговый или цифровой сигнал.

Преимущества уровнемера SGLG-5

• Точный учёт показаний измерений при любых условиях эксплуатации, не зависящих от наличия пыли, пены, водяного пара и иных внешних факторов;
• Измерение уровня жидкостей с пониженной диэлектрической проницаемостью — подходит для веществ с ε ≥ 1,9;
• В зависимости от особенностей диэлектрической проницаемости среды, прибор адаптируется за счёт индивидуальной настройки параметра;
• Минимальная зона ослепления обеспечивает высокую точность замера в малых емкостях;
• Устойчивый выходной сигнал при любом изменении параметров, не зависит от колебаний атмосферного давления и температурных перепадов;
• Настройка устройства через Bluetooth; имеется бесплатное программное обеспечение, совместимое с технологиями Bluetooth и HART;
• Стержневой датчик в оболочке из PTFE предназначен для контроля уровня агрессивных сред – кислот, щелочей, органических растворителей.
