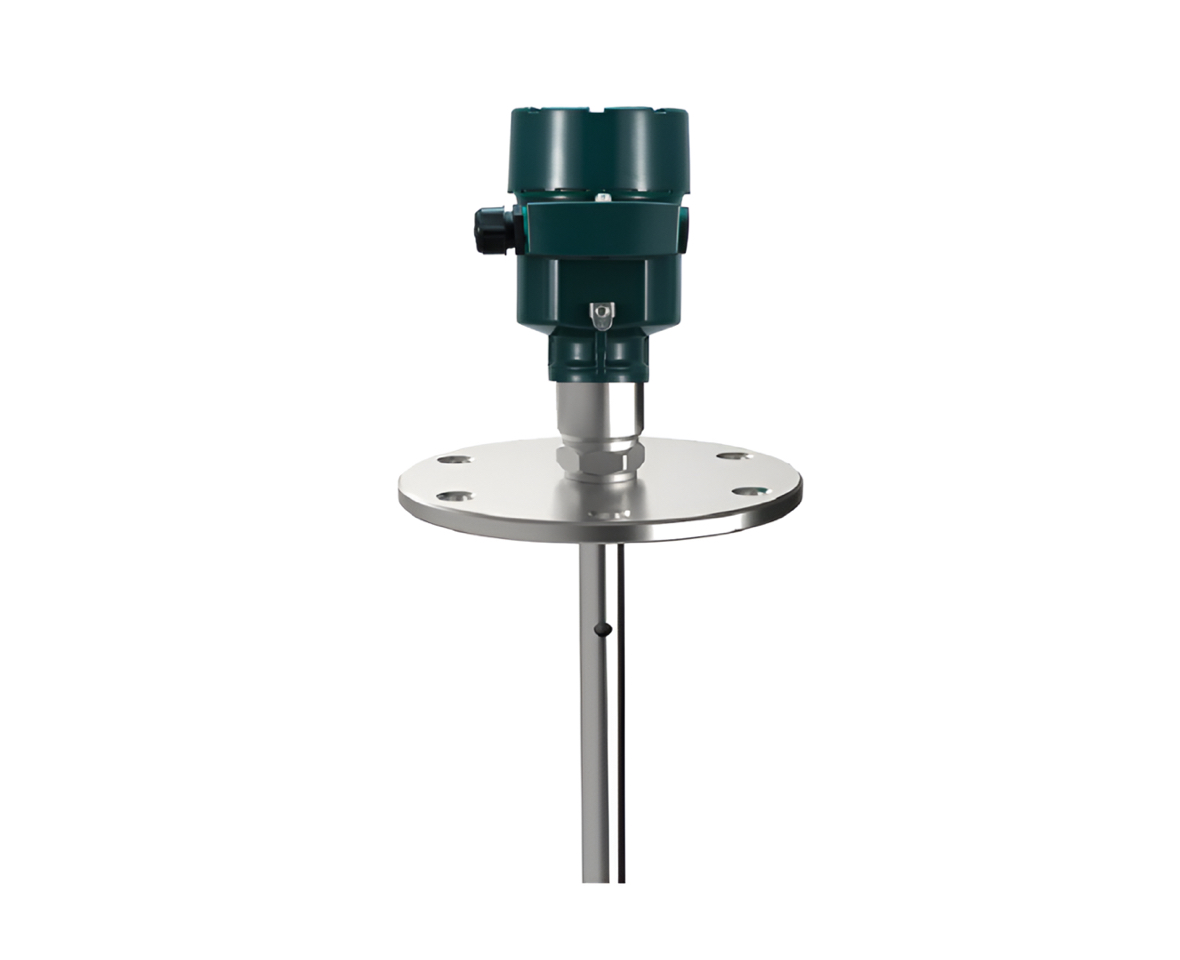

SGLG-6 волноводный контактный уровнемер с коаксиальным чувствительным элементом

Основные характеристики:

Краткое описание:

Универсальное устройство SGLG-6 для постоянного бесконтактного измерения уровня разных жидкостей (включая кислоты и щёлочи) в цистернах химических, горно-добывающих, металлургических, пищевых и прочих производственных объектах. Это надежное и энергоэффективное решение для любых задач контроля уровня.

Работа приборов основана на методе импульсной рефlectометрии или временно́й рефлектометрии – замере временного интервала между отправкой электромагнитного импульса и получением сигнала, отражённого от поверхности жидкости. Высокочастотный генератор импульсов, расположенный в электронном блоке (далее ЭБ), формирует электромагнитные импульсы, которые направляются вдоль чувствительного элемента (далее ЧЭ) к поверхности контролируемого вещества. Достигнув границы раздела «жидкость  воздух», часть волн поглощается поверхностью, а другая часть отражается назад по ЧЭ к ЭБ. Отражение вызвано разницей в диэлектрической проницаемости двух сред – воздушной и жидкой.

Отражённая часть сигнала фиксируется ЭБ. Промежуток времени между отправкой импульса и восприятием его отражённой версии прямо пропорционален удвоенному расстоянию от начальной точки отсчёта (уплотнительной поверхности) уровнемера до уровня жидкости. По измеренному временнóму интервалу рассчитывается расстояние до поверхности жидкости либо уровень заполнения ёмкости, которое затем преобразуется во внешний аналоговый или цифровой сигнал.

Преимущества уровнемера SGLG-6

• Высокая точность измерений при любых условиях эксплуатации – показатели остаются стабильными даже при наличии пыли, пены, водяных паров и других внешних факторов;
• Подходит для измерения уровней жидкостей с малой диэлектрической проницаемостью; работает при ε ≥ 1,4;
• Устройство автоматически адаптируется к разным значениям диэлектрической проницаемости среды за счёт индивидуальной настройки параметра;
• Малая зона слепого пространства позволяет эффективно использовать прибор в небольших ёмкостях;
• Сигнал остается устойчивым при колебаниях параметров окружающей среды, не реагирует на изменения температуры и давления;
• Настройка выполняется через Bluetooth; предоставляется собственное бесплатное программное обеспечение для управления как по Bluetooth, так и по протоколу HART.
