от 28 135.54
- Производитель:S+S Regeltechnik (Германия)
- Тип:Наружный
- Серия:HYGRasgard®
Основные характеристики:
Напряжение питания: 24 V AC ±20% или 15...36 V DC Диапазон измерения: 0…100 % отн. вл., 0…+50 °C Выход в шину: MODBUS RTU Рабочая среда: воздух, неагрессивная среда Пыле- и влагозащита: IP65 Краткое описание:

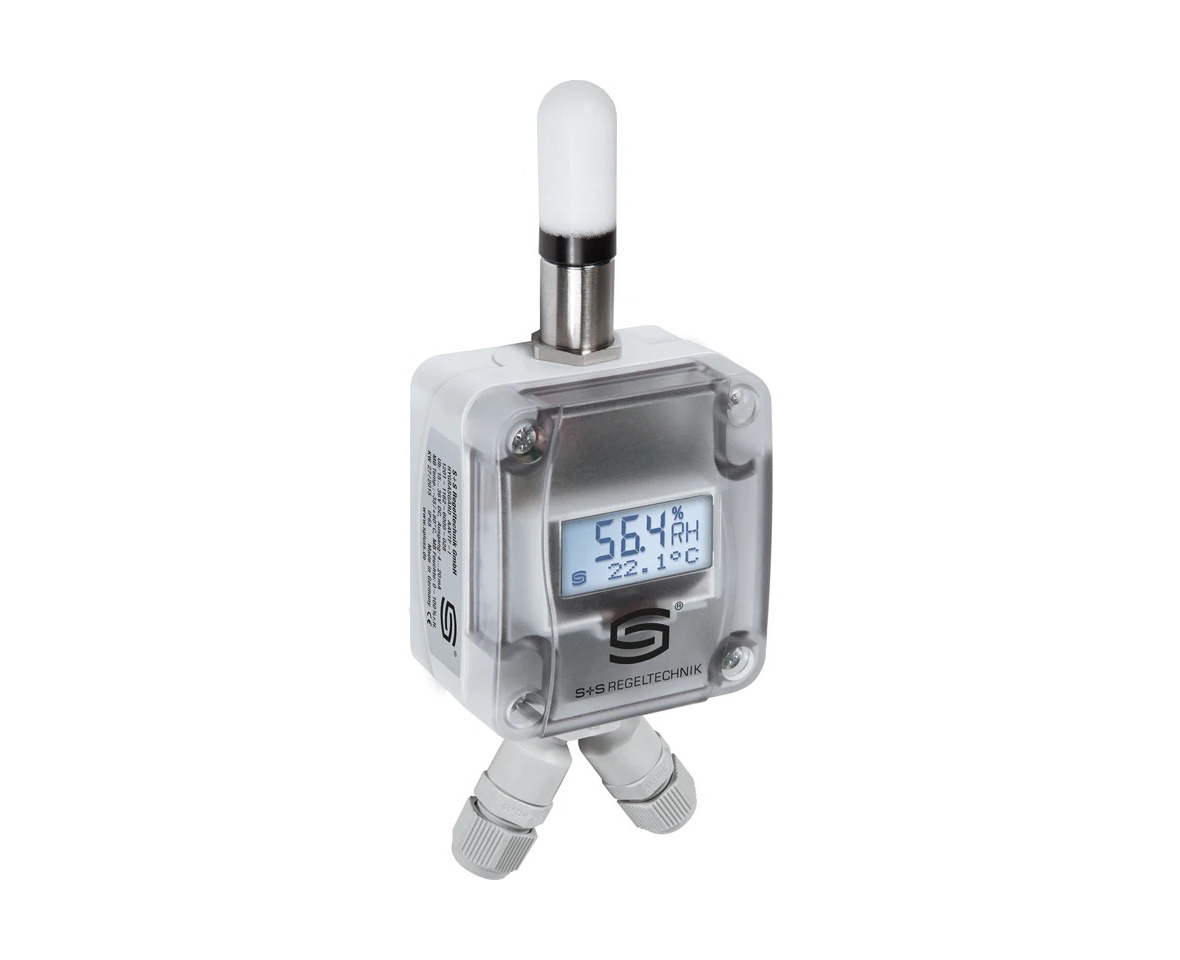

Датчик AFTF-SD-Modbus применяют для мониторинга показаний влажности и температуры. По своему типу - комбинированный, для наружной установки, с выходом в шину Modbus. Датчик представляет собой монтажную коробку компактного размера, с крышкой на двух быстрозаворачиваемых винтах. Для наглядного мониторинга показателей опционально комплектуется ЖК-дисплеем. Эту модель отличает вынесенный за корпус измерительный элемент на основе защищенной пластиковым фильтром мембраны. Диапазон измерения 0…100 % относительной влажности, погрешность ±3 %. Диапазон измерения температуры настраивается под крышкой монтажной коробки. С помощью измеренных значений можно вычислить такие параметры как относительная влажность (%), абсолютная влажность (г⁄м³), соотношение компонентов смеси (г⁄кг), точку росы (°C), энтальпию (кДж⁄кг) и температуру окружающей среды (°C). Гигрометр AFTF-SD-Modbus активно применяют в холодохранилищах, местах с повышенной влажностью среды, в производствах и медучреждениях. Чтобы защитить датчик от УФ-излучения и непогоды, рекомендуем использовать защиту WS-01 и WS-04.
ВНИМАНИЕ! Защита WS-01 и WS-04 не входит в комплект поставки.
| Артикул | Наименование | Цена | Количество | ||
 | 28 135.54 | ||||
 | 35 125.83 |
|
Напряжение питания
|
24 В перем. тока (± 20 %) и 15...36 В пост. тока |
|
Потребляемая мощность
|
< 1,0 В·А/ 24 В пост. тока < 2,2 В·А/ 24 В перем. Тока |
|
Погрешность измерения влажности
|
тип. ±2,0 % отн. влажности (20 ... 80 % отн. вл.); при +25 °C, иначе ±3,0 % отн. влажности
|
|
Погрешность
|
обычно ± 0,6 K при +25 °C
|
|
Среда
|
хранение: 35...+85 °C; эксплуатация: 0...+50 °C |
|
Защитная трубка
|
высококачественная сталь V2A (1.4301), Ø 16 мм, NL = 55 мм
|
|
Чувствительный элемент
|
цифровой датчик влажности со встроенным датчиком температуры, маленький гистерезис, высокая долговременная стабильность |
|
Защита чувствительного элемента
|
сменный пластиковый спеченный фильтр, Ø 16 мм, L = 35 мм, (опционально — металлокерамический фильтр, Ø 16 мм, L = 32 мм) |
|
Диапазон измерения
|
0...100 % относительной влажности (влажность) −35...+80 °C (температура) |
|
Смещение нулевой точки
|
±10 % относительной влажности (влажность) ±5 °C (температура) |
|
Температура окружающей среды
|
–30...+70 °C
|
|
Протокол шины
|
Modbus (RTU), диапазон адресов 0...247, с возможностью настройки; Монтаж и подключение при помощи винтов |
|
Корпус
|
пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
|
Размеры корпуса
|
72 x 64 x 43,3 мм (Tyr 1 c дисплеем)
|
|
Присоединение кабеля
|
2 шт., M12 x 1,5 (переходник); с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 6 мм |
|
Долговременная стабильность
|
±1 % в год
|
|
Допустимая относительная влажность воздуха
|
< 95 %, без конденсата
|
|
Класс защиты
|
III (согласно EN 60 730)
|
|
Степень защиты
|
IP 65 (согласно EN 60 529)
|
|
Нормы
|
соответствие CE согласно директиве по электромагнитной совместимости 2014/ 30/ EU, согласно EN 61326 |
|
Дисплей (в зависимости от модели)
|
с подсветкой, двухстрочный, программируемый, вырез ок. 36 x 15 мм (Ш x В), для индикации измеренной влажности и температуры или выбираемого параметра или индивидуально программируемого значения (через интерфейс шины Modbus дисплей может индивидуально настраиваться на индикацию как в 7-сегментном поле, так и в поле с точечной матрицей) |
Файлы для загрузки
AFTF-SD-ModbusТехническое описание
405.52 Кбpdf- HYGRASGARD MODBUS
Таблица
923.85 Кбpdf - S+S Regeltechnik: Инженерные системы зданий
Основной каталог
45.59 Мбpdf
Прайс-лист S+S Regeltechnik 163.02 Кбxlsx
Сертификаты ГОСТСертификаты
5.03 МбzipФайл доступен только для авторизованных пользователей.
Войдите или зарегистрируйтесь.
- AFTF-SD-Modbus
Руководство по монтажу
900.02 Кбpdf
