W-MODBUS - автоматизации здания с беспроводными решениями для полевых шин

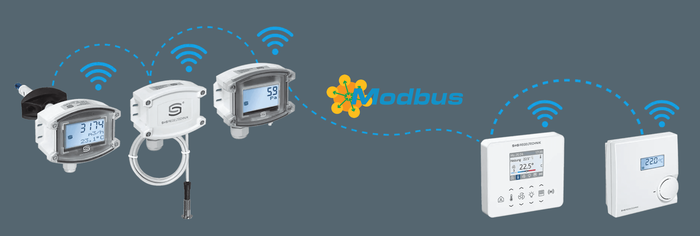

Новые устройства S+S со встроенной технологией W-Modbus отправляют измеряемые величины по радиосвязи, поэтому традиционный шинный кабель больше не нужен, но вместе с этим требования стандарта Modbus RTU удовлетворяются в полной мере. W-Modbus позволяет создать беспроводную топологию сети и обеспечивает таким образом максимальную гибкость при монтаже.

Все устройства соединяются друг с другом и гарантируют передачу данных по всему зданию. Новая топология W-Modbus создает беспроводную сеть Modbus RTU, которая выполняет стандартные требования протокола и передает сигнал Modbus RTU по радиосвязи с низкой задержкой. Запатентованные функции обеспечивают крайне надежный и безопасный беспроводной обмен данными, быстрый монтаж и бóльшую дальность передачи – даже если одно из устройств в сети выходит из строя.

Особенности решения:

  • Беспроводная архитектура Modbus RTU для умной автоматизации систем отопления, вентиляции и кондиционирования воздуха и зданий;
  • Диапазон ISM 2,4 ГГц (лицензия не требуется);
  • До 100 устройств (узлов) в общей топологии сети;
  • Передача сигнала с низкой задержкой;
  • Высокая дальность передачи до 500 м (поле зрения) благодаря отправке и перенаправлению измеренных величин (до 8 звеньев);
  • Идеальное решение при ремонте или дооборудовании в поле и помещении;
  • Снижает издержки и затраты времени на прокладку кабелей (кабели для передачи данных не нужны), планирование монтажа, устранение неполадок;
  • Быстрое подключение (вставные клеммы) и простая установка в монтажную коробку или на стену (открытая установка);
  • Быстрый ввод в эксплуатацию (всего 3 шага, среди прочего, нужно задать только адрес, другие параметры шины не нужны);
  • Много стандартных языков меню (DE, EN, FR, ES, IT, RU и другие по запросу)

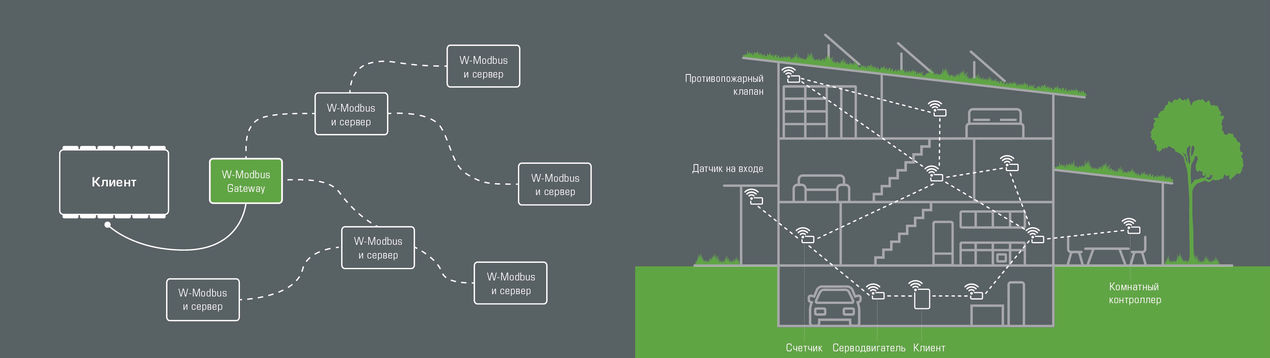

Протокол W-Modbus основывается на диапазоне радиочастот ISM 2,4 ГГц и использует запатентованный метод скачкообразного изменения частоты для максимальной надежности и помехоустойчивости. Таким образом обеспечивается надежная беспроводная передача и в промышленной среде.

До 100 устройств в сети W-Modbus могут обмениваться данными на большом расстоянии (до 500 м на открытом пространстве) через шлюз. Стандартизованный модуль W-Modbus гарантирует совместимость со всеми устройствами W-Modbus.

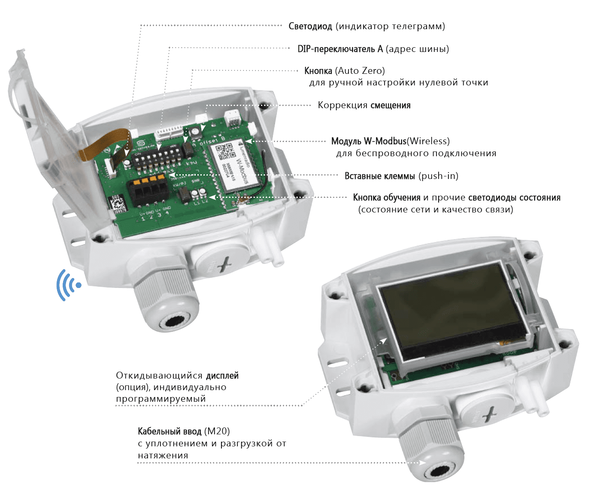

Для датчиков W-Modbus нужно всего лишь предусмотреть источник питания. Затем необходимо вручную задать адрес ведомого устройства, параметры передачи (скорость передачи и четность) настроятся автоматически. Согласующий резистор не нужен. После этого датчик можно подсоединить к шлюзу.

Шлюз W-Modbus представляет собой устройство для соединения проводных устройств Modbus с беспроводными устройствами W-Modbus. С помощью шлюза W-Modbus также можно легко интегрировать гибридные формы проводных и беспроводных устройств Modbus в существующие сети.

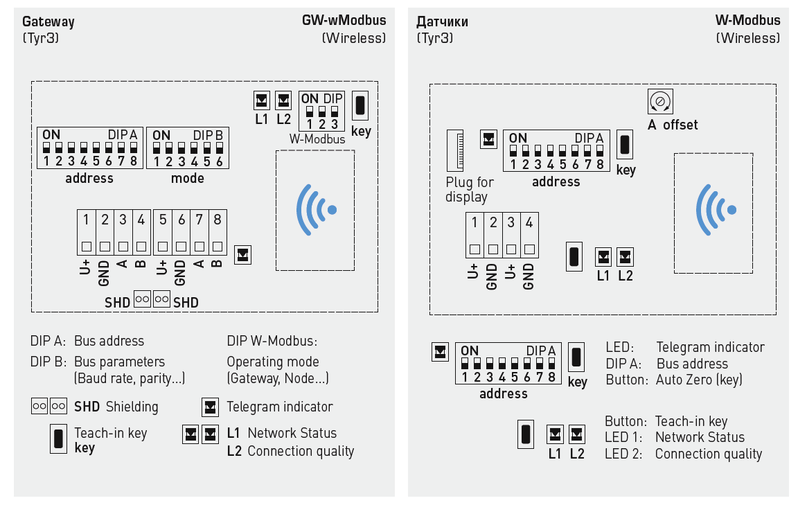

Различные режимы работы шлюза W-Modbus: Режим работы Gateway для подключения к существующей сети Modbus либо напрямую к устройству с ПЦУ, служит базовой станцией для датчиков W-Modbus (макс. 100 беспроводных устройств). Режим работы Node обеспечивает беспроводное подключение проводного датчика Modbus к сети W-Modbus (макс. 1 проводной датчик). Режим работы Node Pro (расширенный режим работы Node) для беспроводного подключения нескольких проводных датчиков Modbus (макс. 16 проводных устройств).
