Глоссарий по продукту
от 54 183.68
- Производитель:S+S Regeltechnik (Германия)
- Тип:Кабельный
- Серия:THERMASGARD®
Основные характеристики:
Напряжение питания24 В пост. тока через EtherCATP (US) Погрешность обычно ± 0,2 K при +25 °C Беспроводная технология Bluetooth (LE) Чувствительный элемент Pt1000, DIN EN 60751, класс B (Perfect Sensor Protection при IP68) Диапазон измерения –50...+150 °C; Tmax до +150 °C Протокол шины EtherCAT Подключение кабеля разъем M8, с кодировкой для EtherCATP Органы индикации (для модели LCD/Display) дисплей с подсветкой, трехстрочный, программируемый и линейный индикатор с 7 настраиваеми светодиодами для графического отображения измеренного значения Соединительный кабель силикон, SiHF, 2 x 0,25 мм², KL = 1,5 м Класс защиты III (согласно EN 60 730) Степень защиты корпуса IP 54 (согласно EN 60 529) в смонтированном состоянии Краткое описание:

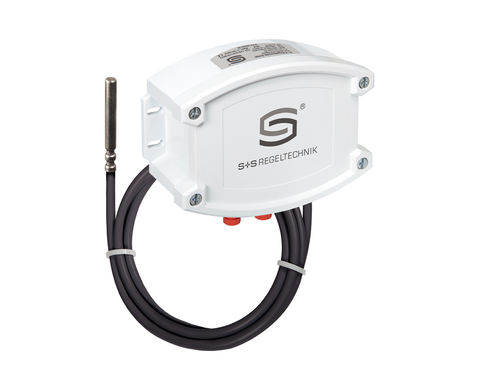

Сетевой втулочный измерительный преобразователь температуры THERMASGARD® HFTM-EtherCAT P с разъемом M8 (кодировка для EtherCAT P), с поддержкой технологии Bluetooth, в ударопрочном пластиковом корпусе с быстрозаворачиваемыми винтами и с сенсором, защищенным гильзой из нержавеющей стали.
Втулочный датчик измеряет температуру жидких и газообразных сред. Используется в качестве канального датчика или в качестве погружного и ввинчиваемого датчика посредством установки в погружную гильзу THE (принадлежности). Датчик откалиброван на заводе.

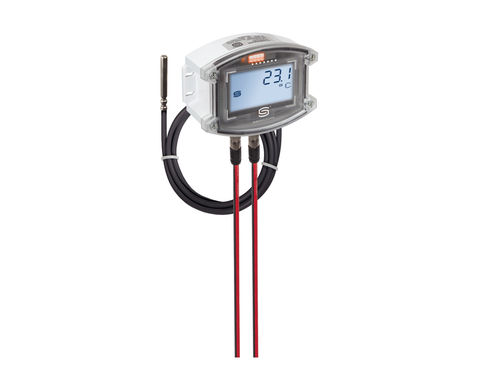

Сверхнадежный, поддерживающий технологию EtherCAT P измерительный преобразователь для промышленности: с простым подсоединением к ПЛК с помощью файла конфигурации ESI в устройстве, с функциями диагностики (например, счетчик ошибок обмена данными), расширенными возможностями настройки, просмотром истории (мин./макс. значения) и определением интервалов технического обслуживания датчика. В качестве опции с большим подсвечиваемым дисплеем (трехстрочный, можно индивидуально настроить индикацию как в 7-сегментном поле, так и в поле с точечной матрицей) и линейным индикатором (семь настраиваемых светодиодов) для графического отображения, например, в виде светофорного индикатора.
Для монтажа в резервуар или трубу необходимо использовать стальные (THE-VA) или латунные (THE-MS) гильзы c установочной резьбой G1/2". ВНИМАНИЕ! данные аксессуары не входят в комплект поставки.
| Артикул | Наименование | Цена | Количество | ||
 | 54 183.68 | ||||
 | 61 251.36 |
|
Напряжение питания
|
24 В пост. тока через EtherCATP (US) |
| Потребляемая мощность | < 3 Вт |
| Погрешность | обычно ± 0,2 K при +25 °C |
| Беспроводная технология | Bluetooth (LE) |
| Чувствительный элемент | Pt1000, DIN EN 60751, класс B (Perfect Sensor Protection при IP68) |
| Защита чувствительного элемента | гильза из нержавеющей стали V4A (1.4571), диаметр 6 мм, номинальная длина (NL) = 50 мм (опция: от 30 до 400 мм) |
| Диапазон измерения | –50...+150 °C; Tmax до +150 °C |
| Температура окружающей среды | измерительный преобразователь: −30...+70 °C |
| Среда | чистый воздух и неагрессивные, негорючие газы; жидкости: зависит от выбранной погружной гильзы (принадлежности) |
| Протокол шины | EtherCAT |
| Подключение кабеля | разъем M8, с кодировкой для EtherCATP |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
| Размеры | 126 x 90 x 50 мм (Tyr 2) |
| Органы индикации (для модели LCD/Display) | дисплей с подсветкой, трехстрочный, программируемый, вырез ок. 51 x 29 мм (Ш x В), для индикации измеренной температуры или индивидуально программируемого значения и Линейный индикатор с 7 настраиваеми светодиодами для графического отображения измеренного значения |
| Соединительный кабель | силикон, SiHF, 2 x 0,25 мм², KL = 1,5 м (опционально также другие длины и границы диапазонов измерения; например, PTFE до +250 °C или стеклонить с проволочной оплеткой до +350 °C) |
| Допустимая относительная влажность воздуха | < 95 %, без конденсата |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты гильзы | IP65 (согласно EN 60 529) влагонепроницаемая гильза (стандартное исполнение) IP68 (согласно EN 60 529) водонепроницаемая гильза (опция) |
| Степень защиты корпуса | IP 54 (согласно EN 60 529) в смонтированном состоянии |
| Нормы | соответствие нормам ЕС, согласно директиве 2014/ 30/ EU «Электромагнитная совместимость», директиве о радио- и телекоммуникационном оборудовании 2014/ 53/ EU |
Файлы для загрузки
| THERMASGARD® HFTM-ECATP pdf1.1 Мб Техническое описание |
| THERMASGARD® HFTM-ECATP pdf1.01 Мб Руководство по монтажу |
| THERMASGARD® / HYGRASGARD® / PREMASGARD® EtherCATP pdf933.57 Кб Руководство пользователя |
THERMASGARD® / HYGRASGARD® / PREMASGARD® ESI EtherCAT zip27.5 Кб
файл доступен для авторизированных пользователей
Конфигурационный файл |
 | S+S Regeltechnik: серия ECAP | EtherCAT P pdf3.2 Мб Брошюра |
 | S+S Regeltechnik: Инженерные системы зданий pdf33.87 Мб Каталог продукции |
| S+S Regeltechnik: тариф 09.2026 xlsx175.14 Кб Прайс-лист |
