от 95 347.15
- Производитель:S+S Regeltechnik (Германия)
- Тип:Канальный
- Серия:HYGRasgard® Industrial Design
Основные характеристики:
Напряжение питания: 24 В перем. тока (±20 %); 15...36 В пост. тока для варианта U
15...36 В пост. тока для варианта I, зависит от нагрузки, стабилизированное, остаточная пульсация ±0,3 ВДиапазон измерения влажности / температуры: 0…100 % отн. вл.
−35...+ 35 °C; −35...+ 75 °C; 0...+ 50 °C; 0...+ 80 °C (выбирается DIP-переключателем)Погрешность измерения влажности / температуры: ±1,8 % при +25 °C, иначе ±2,0 %
±0,2 K при +25 °CЧувствительный элемент: 4...20 мА или 0-10 В Подключение кабеля: KFTF-20-VA: резьбовой кабельный ввод M 20 x 1,5 из высококач. стали V2A (1.4305); с разгрузкой от натяжения, сменный, внутренний диаметр 6–12 мм)
KFTF-20-VA-Q: PQ - коннектор (штекер, 5контактный, A-кодирование), согласно DIN EN 610762101Корпус: Tyr2E, нержавеющая сталь V4A (1.4571), с болтами для установки крышки без искажений, ударопрочный, с высоким уровнем защиты от электромагнитных помех, коррозии, температуры, ультрафиолетового излучения и атмосферных воздействий Пыле- и влагозащита: IP 69 (согласно EN 60 529) только корпус! Краткое описание:

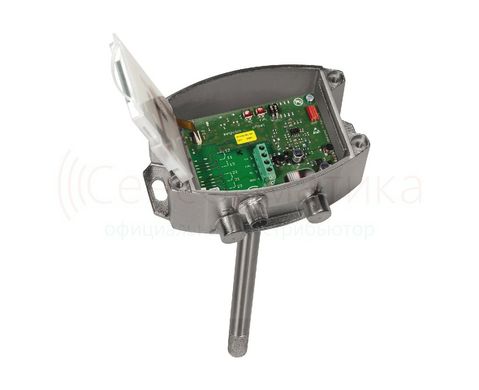

Высокоточные измерительные преобразователи KFTF-20-VA и KFTF-20-VA-Q оснащается аналоговым выходом, преобразующим измеренное значение относительной влажности в стандартный сигнал 4...20 мА или 0-10 В. Диапазон измерения 0…100 % отн. вл., температурный диапазон переключается между четырьмя значениями (см. таблицу).

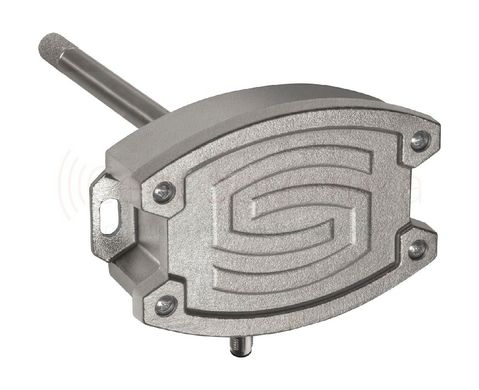

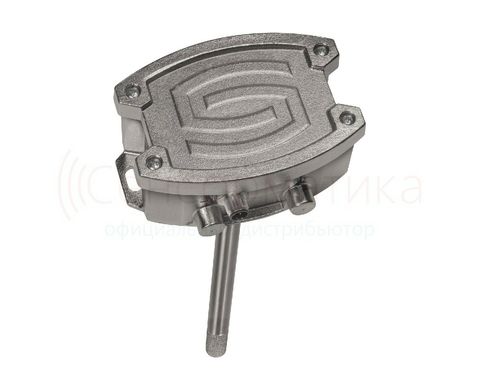

Корпус датчика выполнен в уникальном дизайне Tyr2E, в виде монтажной головки из нержавеющей стали V4A (1.4571), с болтами для установки крышки без искажений, ударопрочный, с высоким уровнем защиты от электромагнитных помех, коррозии, температуры, ультрафиолетового излучения и атмосферных воздействий - степень защиты IP67. Измерительный элемент защищен сменным пластиковым спечным металлическим фильтром SF-M.

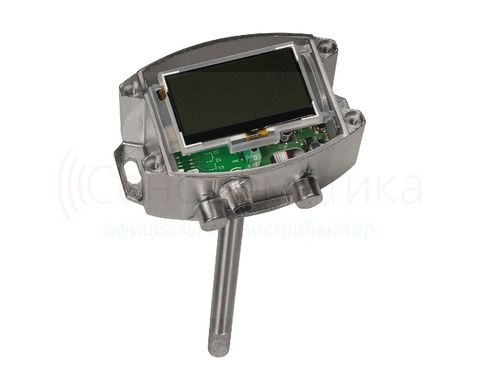

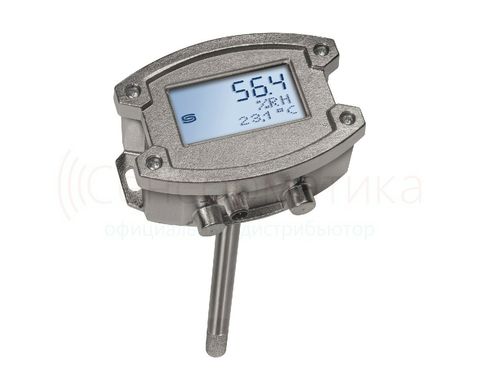

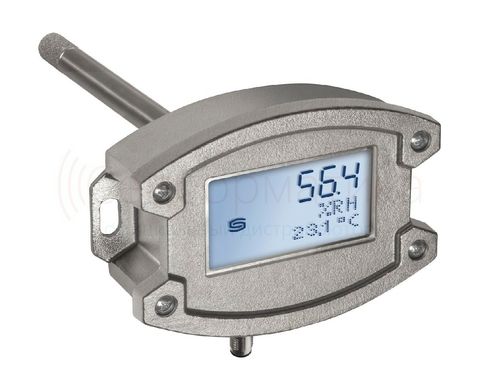

Для наглядного отображения измеренного значения, датчик комплектуется информативным трёхстрочным ЖК-дисплеем с подсветкой (модели KFTF-20-VA-LCD и KFTF-20-VA-Q-LCD).
Подключение кабеля осуществляется через PQ - коннектор (втулка) для разъема M12 согласно DIN EN 61076-2-101 или с помощью кабельного фитинга M 20 x 1,5 из стали (зависит от модели).
Относительная влажность (в процентах) является частным от деления парциального давления ненасыщенного водяного пара на давление насыщенного пара при той же температуре.
ВНИМАНИЕ! предназначен для использования в среде без агрессивных газов, вредных веществ и пыли.
| Артикул | Наименование | Цена | Количество | ||
 | 95 347.15 | ||||
 | 119 099.09 | ||||
| 95 347.15 | ||||
| 119 099.09 | ||||
 | 101 237.34 | ||||
 | 124 987.90 | ||||
| 103 003.57 | ||||
| 124 987.90 | ||||
| по запросу | ||||
| по запросу |
| Напряжение питания | 24 В перем. тока (±20 %); 15...36 В пост. тока для варианта U 15...36 В пост. тока для варианта I, зависит от нагрузки, стабилизированное, остаточная пульсация ±0,3 В |
| Нагрузка | Ra (Ом) = (Ub 14 В) ⁄ 0,02 А для варианта I |
| Сопротивление нагрузки | RL > 5 кОм для варианта U |
| Чувствительные элементы | цифровой датчик влажности, с интегрированным датчиком температуры, с малым гистерезисом, высокой долговременной стабильностью |
| Потребляемая мощность | < 1,1 В·А ⁄ 24 В пост. тока; < 2,2 В·А ⁄ 24 В перем. тока |
| Диапазон измерения влажности | 0...100 % отн. вл. (на выходе соответствует 4…20 мА или 0-10 В) |
| Погрешность измерения влажности | тип. ±1,8 % отн. влажности (10 ... 90 % отн. вл.); при +25 °C, иначе ±2,0 % отн. влажности |
| Выходной сигнал влажности | 4...20 мА или 0-10 В |
| Диапазон измерения | переключение между 4 диапазонами измерения –35 ... + 35 ° C; –35 ... + 75 ° С; 0 ... + 50 ° С; 0 ... + 80 ° C (выходной сигнал соответствует 4 ... 20 мА или 0-10 В) |
| Погрешность | обычно ± 0,2 K при +25 °C |
| Выходной сигнал температуры | 4...20 мА или 0-10 В |
| Защита чувствительного элемента | металлический спеченный фильтр, Ø 16 мм, L = 32 мм, сменный, из нержавеющей стали V4A (1.4404) |
| Температура окружающей среды | при хранении: −35...+85 °C при эксплуатации: −30...+75 °C, без конденсата |
| Монтаж ⁄подключение | с помощью винтов через монтажное отверстие на корпусе |
| Защитная трубка | изготовлен из нержавеющей стали V2A (1.4301), Ø 16 мм, NL = 197 мм |
| Эл. подключение | двух-, трех- или четырехпроводное, 0,14–1,5 мм ² по винтовым зажимам на плате |
| Подключение кабеля | KFTF-20-VA: резьбовой кабельный ввод M 20 x 1,5 из высококач. стали V2A (1.4305); с разгрузкой от натяжения, сменный, внутренний диаметр 6–12 мм) KFTF-20-VA-Q: PQ - коннектор (штекер, 5контактный, A-кодирование), согласно DIN EN 610762101 |
| Корпус | нержавеющая сталь V4A (1.4571), с болтами для установки крышки без искажений, ударопрочный, с высоким уровнем защиты от электромагнитных помех, коррозии, температуры, ультрафиолетового излучения и атмосферных воздействий |

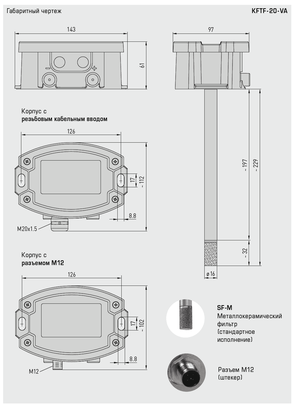

| Размеры корпуса | 143 x 97 x 61 mm (Tyr 2E) |
| Долговременная | ±1 % в год |
| Допустимая относительная влажность воздуха | < 95 %, без конденсата |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 69 (согласно EN 60 529) только корпус! |
| Нормы | соответствие CE-нормам, директива 2014/ 30/ EU, «Электромагнитная совместимость» согласно EN 61326-1, согласно EN 61326-2-3 |
| Опционально | KFTF-20-VA-LCD и KFTF-20-VA-Q-LCD: дисплей с подсветкой, трехстрочный, вырез ок. 70 x 40 мм (ширина x высота), для индикации измеренных температуры и/или влажности |
Файлы для загрузки
| HYGRASGARD® KFTF-20-VA / KFTF-20-VAQ pdf1.49 Мб Техническое описание |
| HYGRASGARD® KFTF-20-VA / KFTF-20-VAQ pdf1.46 Мб Руководство по монтажу |
 | S+S Regeltechnik: серия HYGRASGARD®/HYGRASREG® pdf2.38 Мб Брошюра |
 | S+S Regeltechnik: стальной корпус TYR2E pdf4.22 Мб Брошюра |
 | S+S Regeltechnik: Инженерные системы зданий pdf33.87 Мб Каталог продукции |
| S+S Regeltechnik: тариф 09.2026 xlsx175.14 Кб Прайс-лист |
Подключение токовых датчиков влажности и влажности/температуры производится по двух- и, соответственно, трёхпроводной схеме методом "токовой петли".
При этом используются контакты датчика 1, 2 (влажность) и 3 (температура). Подключение контакта 4 необходимо только для функционирования подсветки при наличии у датчика LCD дисплея.
Перед подключением настоятельно рекомендуем предварительно изучить инструкцию к контроллеру, к которому будет произведено подключение датчика.
В случае использования датчика с дисплеем лишь в качестве средства визуализации (без подключения к контроллеру) рекомендуется использовать модификацию прибора с выходом по напряжению 0-10В.
Внимание! Для корректной работы токового датчика влажности/температуры необходимо обязательное подключение канала влажности.
