- Производитель:S+S Regeltechnik (Германия)
- Тип:Канальный
- Серия:HYGRasgard®
Основные характеристики:
Напряжение питания: 24 B перем./пост. тока (±10 %) Нагрузка: > 100 кОм для варианта U;
100...500 Ом для варианта IПотребляемая мощность: обычно < 6 Вт при 24 В пост. тока, пиковый ток 200 мА Измеряемые величины: относительная влажность [%], температура [°C] Другие величины: абсолютная влажность [г/м3], соотношение компонентов смеси [г/кг], точка росы [°C], температура по влажному термометру [°C] Выходы: 3 активных выхода (0–10 В или 4...20 мА)
1 переключающий контактИзмерительный элемент: цифровой датчик влажности со встроенным датчиком температуры, малый гистерезис, высокая долговременная стабильность, с защитой от конденсации благодаря функции нагрева (дополнительно второй, отдельный чувствительный элемент для измерения температуры) Защита измерительного элемента: пластиковый спеченный фильтр, Ø 16 мм, L = 35 мм, сменный
(опционально металлокерамический фильтр, Ø 16 мм, L = 32 мм)Влажность Диапазон измерения влажности: 0...100 % отн. вл. Погрешность измерения влажности: обычно ± 3,0 % (30...70 % отн. вл.) при +25 °C, иначе ± 3,5 %,
(отклонение альтернативных величин вытекает из отклонений значений влажности и температуры)Долговременная стабильность: ±1 % в год Выходной сигнал влажности: 0–10 B для варианта U;
4...20 мА для варианта IТемпература Диапазон измерения температуры: переключение между 4 диапазонами:
0...+50 °C (по-умолчанию); −20...+80 °C; −30...+70 °C; 0...+100 °CПогрешность измерения температуры: обычно ±0,5 К при +25 °C Выходной сигнал температуры: 0–10 B для варианта U;
4...20 мА для варианта IВремя сраб. (t90): < 60 с Время выхода на рабочий режим: < 10 мин Кабельное соединение: резьбовой кабельный ввод из пластика (M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм) Корпус: пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/крестовый шлиц), цвет - транспортный белый (аналогичен RAL 9016) Размеры корпуса: 126 x 90 x 50 мм (Tyr 2) Защитная трубка: PLEUROFORMTM, полиамид (PA6), с защитой от проворачивания, Ø 20 мм, NL = 235 мм, vmax = 30 м/с (воздух) Монтаж/подключ.: при помощи присоединительного фланца (содержится в комплекте поставки) Температура окруж. среды: хранение: –20...+50 °C; эксплуатация: –20...+50 °C Допустимая влажность воздуха: < 99 % отн. вл., без конденсата, без вредных веществ Класс защиты: III (согласно стандарту EN 60730) Степень защиты: корпус IP 65 (согласно EN 60529), чувствительный элемент IP20 Нормы: соответствие нормам ЕС, электромагнитная совместимость согласно EN 61326,
Директиве 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость»Краткое описание:

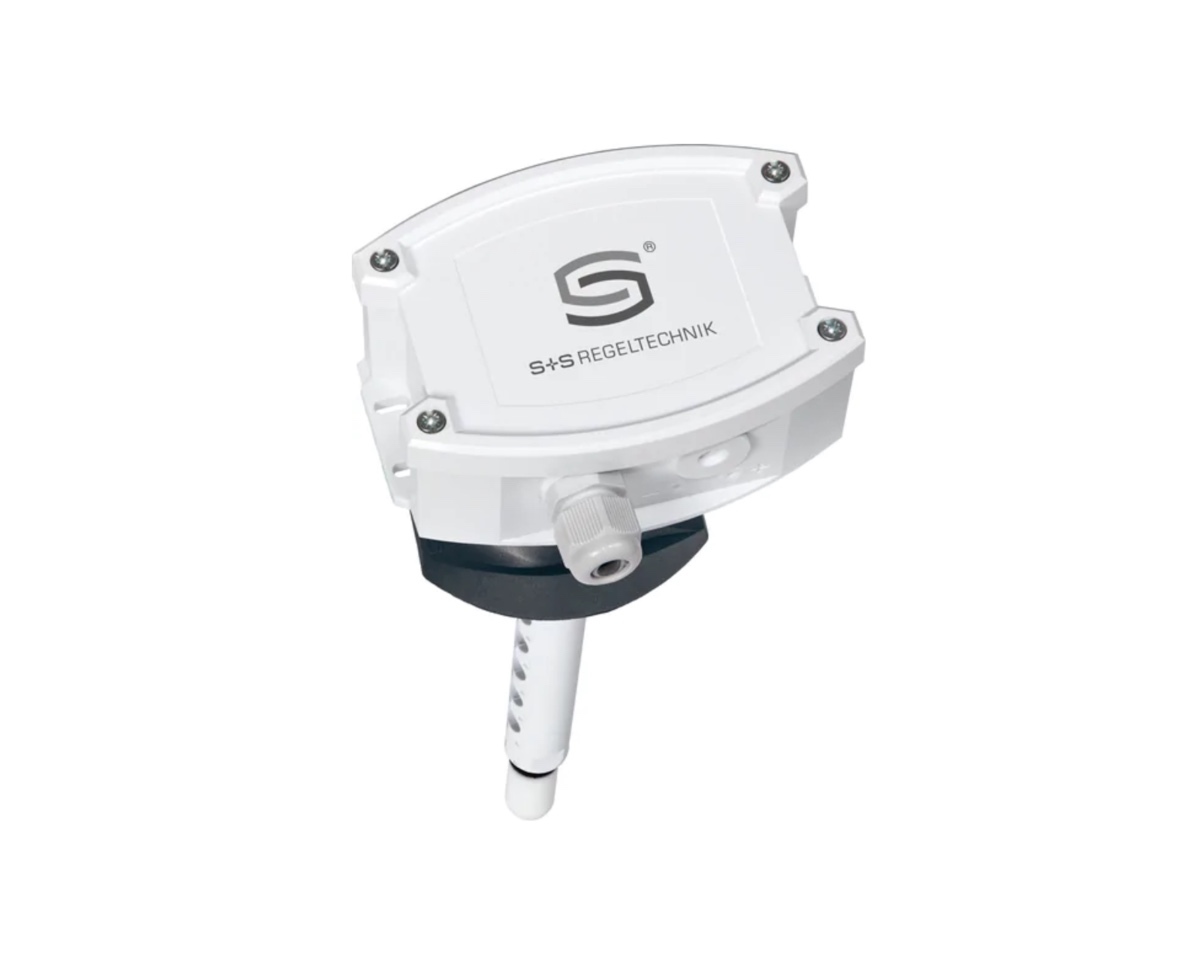

Высокоточный измерительный преобразователь KFTF-35 оснащается аналоговым выходом, преобразующим измеренное значение относительной влажности в стандартный сигнал 0-10 В или 4...20 мА.
Корпус датчика выполнен в виде монтажной головки из пластика с крышкой на быстрозаворачиваемых винтах, дизайн корпуса Tyr2. Степень защиты монтажной головки - IP65. Измерительный элемент защищен металлическим фильтром и подогравается нагревательным элементом для защиты от конденсации.
Для наглядного отображения измеренного значения, датчик комплектуется информативным трёхстрочным ЖК-дисплеем с подсветкой (модели с маркировкой DISPLAY или LCD). Датчик легко монтируется к каналу системы вентиляции при помощи фланца MFT-20-K (с защитой от проворачивания), который входит в комплект поставки.
Относительная влажность (в процентах) является частным от деления парциального давления ненасыщенного водяного пара на давление насыщенного пара при той же температуре.
ВНИМАНИЕ! Вредназначен для использования в среде без агрессивных газов, вредных веществ и пыли.
| Артикул | Наименование | Цена | Количество | ||
 | по запросу | ||||
 | по запросу |
| Напряжение питания: | 24 B перем./пост. тока (±10 %) |
| Нагрузка: | > 100 кОм для варианта U; 100...500 Ом для варианта I |
| Потребляемая мощность: | обычно < 6 Вт при 24 В пост. тока, пиковый ток 200 мА |
| Измеряемые величины: | относительная влажность [%], температура [°C] |
| Другие величины: | абсолютная влажность [г/м3], соотношение компонентов смеси [г/кг], точка росы [°C], температура по влажному термометру [°C] |
| Выходы: | 3 активных выхода (0–10 В или 4...20 мА) 1 переключающий контакт |
| Измерительный элемент: | цифровой датчик влажности со встроенным датчиком температуры, малый гистерезис, высокая долговременная стабильность, с защитой от конденсации благодаря функции нагрева (дополнительно второй, отдельный чувствительный элемент для измерения температуры) |
| Защита измерительного элемента: | пластиковый спеченный фильтр, Ø 16 мм, L = 35 мм, сменный (опционально металлокерамический фильтр, Ø 16 мм, L = 32 мм) |
| Влажность | |
| Диапазон измерения влажности: | 0...100 % отн. вл. |
| Погрешность измерения влажности: | обычно ± 3,0 % (30...70 % отн. вл.) при +25 °C, иначе ± 3,5 %, (отклонение альтернативных величин вытекает из отклонений значений влажности и температуры) |
| Долговременная стабильность: | ±1 % в год |
| Выходной сигнал влажности: | 0–10 B для варианта U; 4...20 мА для варианта I |
| Температура | |
| Диапазон измерения температуры: | переключение между 4 диапазонами: 0...+50 °C (по-умолчанию); −20...+80 °C; −30...+70 °C; 0...+100 °C |
| Погрешность измерения температуры: | обычно ±0,5 К при +25 °C |
| Выходной сигнал температуры: | 0–10 B для варианта U; 4...20 мА для варианта I |
| Время сраб. (t90): | < 60 с |
| Время выхода на рабочий режим: | < 10 мин |
| Кабельное соединение: | резьбовой кабельный ввод из пластика (M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм) |
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/крестовый шлиц), цвет - транспортный белый (аналогичен RAL 9016) |
| Размеры корпуса: | 126 x 90 x 50 мм (Tyr 2) |
| Защитная трубка: | PLEUROFORMTM, полиамид (PA6), с защитой от проворачивания, Ø 20 мм, NL = 235 мм, vmax = 30 м/с (воздух) |
| Монтаж/подключ.: | при помощи присоединительного фланца (содержится в комплекте поставки) |
| Температура окруж. среды: | хранение: –20...+50 °C; эксплуатация: –20...+50 °C |
| Допустимая влажность воздуха: | < 99 % отн. вл., без конденсата, без вредных веществ |
| Класс защиты: | III (согласно стандарту EN 60730) |
| Степень защиты: | корпус IP 65 (согласно EN 60529), чувствительный элемент IP20 |
| Нормы: | соответствие нормам ЕС, электромагнитная совместимость согласно EN 61326, Директиве 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость» |
Файлы для загрузки
| KFTF-35 pdf465.11 Кб Техническое описание |
 | S+S Regeltechnik: серия Hyhrasgard®/Hyhrasreg® pdf3.03 Мб Брошюра |
 | S+S Regeltechnik: Инженерные системы зданий pdf32.44 Мб Каталог продукции |
S+S Regeltechnik: тариф 01.2026 xlsx174.06 Кб
файл доступен для авторизированных пользователей
Прайс-лист |
Компания Сенсорматика - официальный дистрибьютор оборудования S+S Regeltechnik в России.
Все поставки осуществляются напрямую с завода в Германии.
Цены на продукцию соответствуют ценам немецкого прайс-листа + НДС 20%.
Выбор того или иного типа устройства зависит от области применения и особенностей проекта. Наши специалисты обладают достаточными знаниями и помогут вам сориентироваться в обширной номенклатуре датчиков и преобразователей S+S Regeltechnik.
Компетенция компании позволяет оказывать консультации по минимальным входным данным, а также осуществлять быстрый подбор аналогов S+S Regeltechnik, по таким вендорам как SIEMENS, Schneider Electric, Carel, Shuft, Honeywell, Omron, ОВЕН и др.
