- Производитель:S+S Regeltechnik (Германия)
- Тип:Канальный
- Серия:HYGRASREG®
Краткое описание:

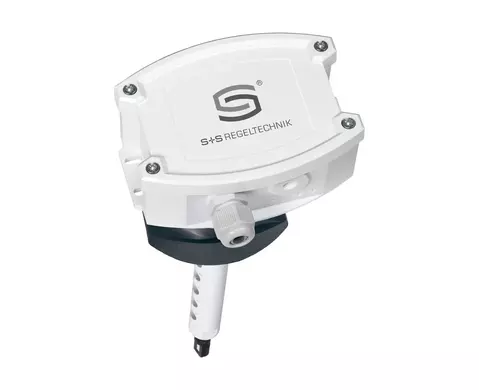

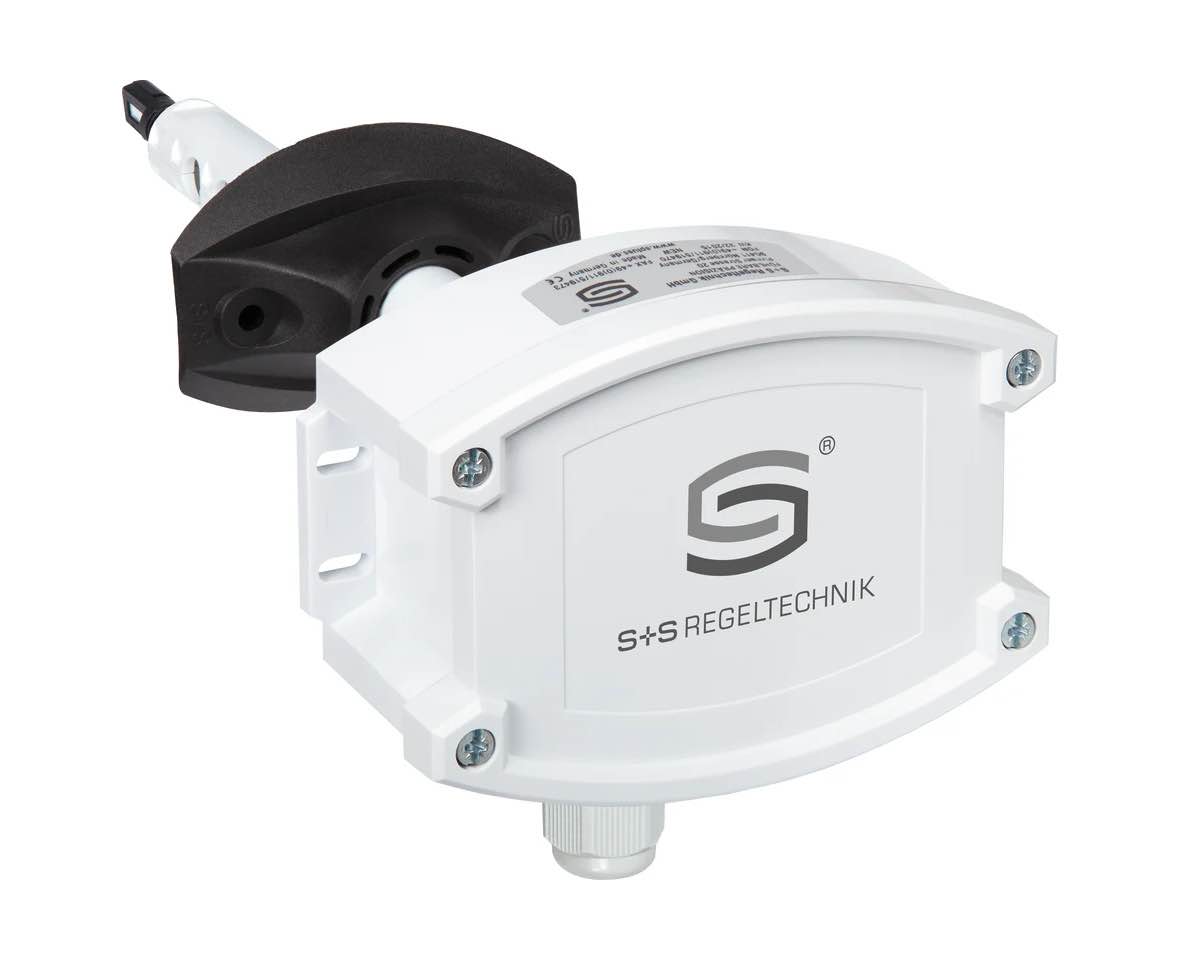

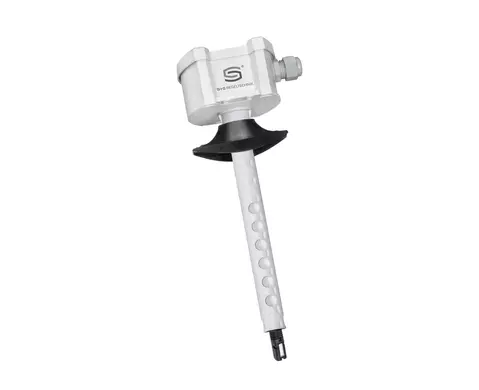

Канальный датчик HYGRASREG® KFTF-45 оснащён герметичным чувствительным элементом (IP65), имеет активный и релейный выходы, корпус из ударопрочного пластика с быстрооткрывающимися винтами и кабельный ввод. Модель выпускается с дисплеем или без него и предназначена для измерения относительной влажности (0…100 %) и температуры (4 переключаемых диапазона, максимум 0…+100 °C), а также для определения различных связанных с влажностью параметров. Измерительный преобразователь переводит измеренные величины в нормированный сигнал 0–10 В либо 4…20 мА.
Относительная влажность (в процентах) является частным от деления парциального давления ненасыщенного водяного пара на давление насыщенного пара при той же температуре.
Устройство создано для работы в тяжёлых условиях окружающей среды. В нём применён цифровой датчик влажности и температуры, отличающийся долговременной стабильностью и высокой герметичностью (IP65, залитый).

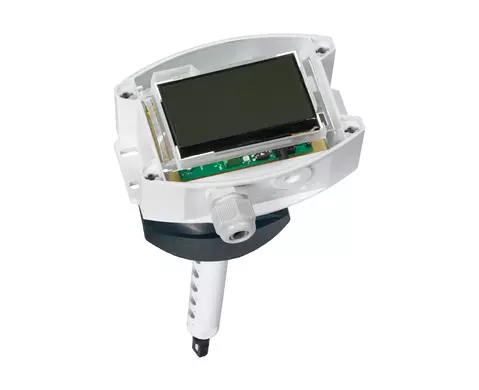

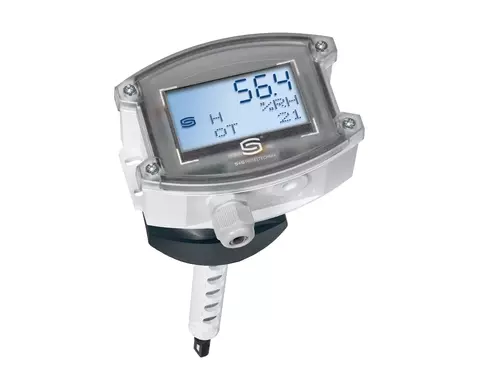

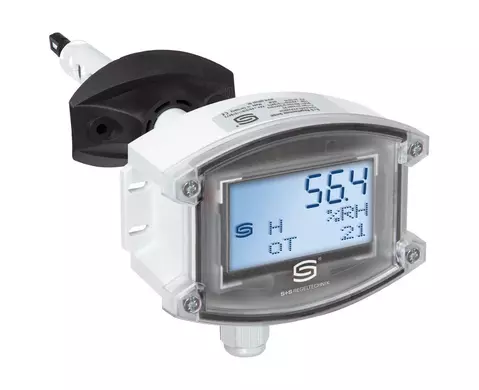

По измеренным значениям прибор рассчитывает величины, доступные для считывания через выход OUT3: абсолютную влажность, соотношение компонентов смеси, точку росы и температуру по влажному термометру (выбор DIP-переключателем). В версии KFTF-45 LCD на дисплее может показываться до трёх величин (задаются DIP-переключателем).
Датчик применяется в медицинской, холодильной и контрольно-измерительной технике, системах кондиционирования, оборудовании для особо чистых и стерильных помещений. Прибор откалиброван на заводе. Специалист может выполнить точную настройку с учётом условий окружающей среды.
ВНИМАНИЕ! Предназначен для использования в среде без агрессивных газов, вредных веществ и пыли.
| Напряжение питания: | 24 В перем./пост. тока (+10 %) |
| Нагрузка: | > 100 кОм для варианта U; 100...500 Ом для варианта I |
| Потребляемая мощность: | обычно < 6 Вт при 24 В пост. тока, пиковый ток 200 мА |
| Система единиц: | индикация на дисплее в системе СИ (нейтральный выходной сигнал) |
| Измеряемые величины: | относительная влажность [%], температура [°C] |
| Параметры: | абсолютная влажность [г/м3 ], соотношение компонентов смеси (г/кг), точка росы [°C], температура по влажному термометру [°C] |
| Выходы: | З x Активных выхода (0-10 В или 4...20 мА); 1 x Переключающий контакт (беспотенциальный, 48В, 0,1 А, гистерезис переключения: 2 % от выбранного диапазона) |
| Датчик: | цифровой датчик влажности со встроеным датчиком температуры, с тефлоновым защитным покрытием, малый гистерезис, высокая долговременная стабильность |
| ВЛАЖНОСТЬ | |
| Диапазон изм. влажности: | 0...100% отн. вл. |
| Точность влажность: | обычно + 3,0% (30...70 %отн. вл.) при +25 °C, иначе + 3,5 % (отклонение альтернативных величин вытекает из отклонений значений влажности и температуры.) |
| Вых. сигнал влажности: | 0-10 В для варианта U; 4...20 мА для варианта | |
| ТЕМПЕРАТУРА | |
| Диапазон изм. температуры: | многодиапазонное переключение с 4 переключаемыми диапазонами измерения: 0...+50°C (default); -20...+50°C; -20...+80°C; O...+100°C |
| Точность температура: | обычно +0,5 К при +25 °C |
| Вых. сигнал температуры: | 0-10 В для варианта U; 4...20 мА для варианта I |
| Долговр. стабильность: | +1 % в год |
| Время сраб. (t90): | < 60 с |
| Время выхода на раб. режим: | < 10 мин |
| ОБЩИЕ СВЕДЕНИЯ | |
| Размеры датчика: | ∅ 10,5 мм, L = ок. 26 мм |
| Защитная трубка: | PLEUROFORM™, полиамид (РАБ), блокировка от прокручивания, ∅20 мм, NL = 200 мм (без датчика) |
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30% усиление стеклянными шариками, с быстрозаворачиваемыми витами (комбинация шлиц/крестовый шлиц), цвет — транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
| Размеры корпуса: | 126 х 90 х 50 мм (Tyr 2) |
| Подсоединение кабеля: | резьбовой кабельный ввод из пластика (M16 × 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм) |
| Эл. подключение: | 0,14-1,5 мм2, с помощью винтовых зажимов |
| Монтаж/подключ.: | при помощи присоединительного фланца (содержится в комплекте поставки) |
| Температура окруж. среды: | хранение: -20..+50°С; эксплуатация: -20...+50 °C |
| Доп. влажность воздуха: | < 100 % отн. вл., воздух без вредных веществ |
| Класс защиты: | III (согласно стандарту EN 60 730) |
| Степень защиты: | IP 65 (согласно EN 60529) корпус и чувствительный элемент |
| Нормы: | соответствие СЕ согласно Директиве по ЭМС 2014/ 30/EU |
| Опционально: | дисплей с подсветкой, тресточный, вырез ок. 70 х 40 мм (ширина с высота), для отображения измеренной влажности и температуры и/или выбираемых величин |
Файлы для загрузки
| HYGRASGARD® KFTF-45 pdf653.01 Кб Техническое описание |
| HYGRASGARD® KFTF-45 pdf1.03 Мб Техническое описание |
 | S+S Regeltechnik: серия HYGRASGARD®/HYGRASREG® pdf2.38 Мб Брошюра |
 | S+S Regeltechnik: Инженерные системы зданий pdf33.87 Мб Каталог продукции |
| S+S Regeltechnik: тариф 09.2026 xlsx175.14 Кб Прайс-лист |
