Электропривод привод шарового крана AMB-162R от RGP

Основные характеристики:

Краткое описание:

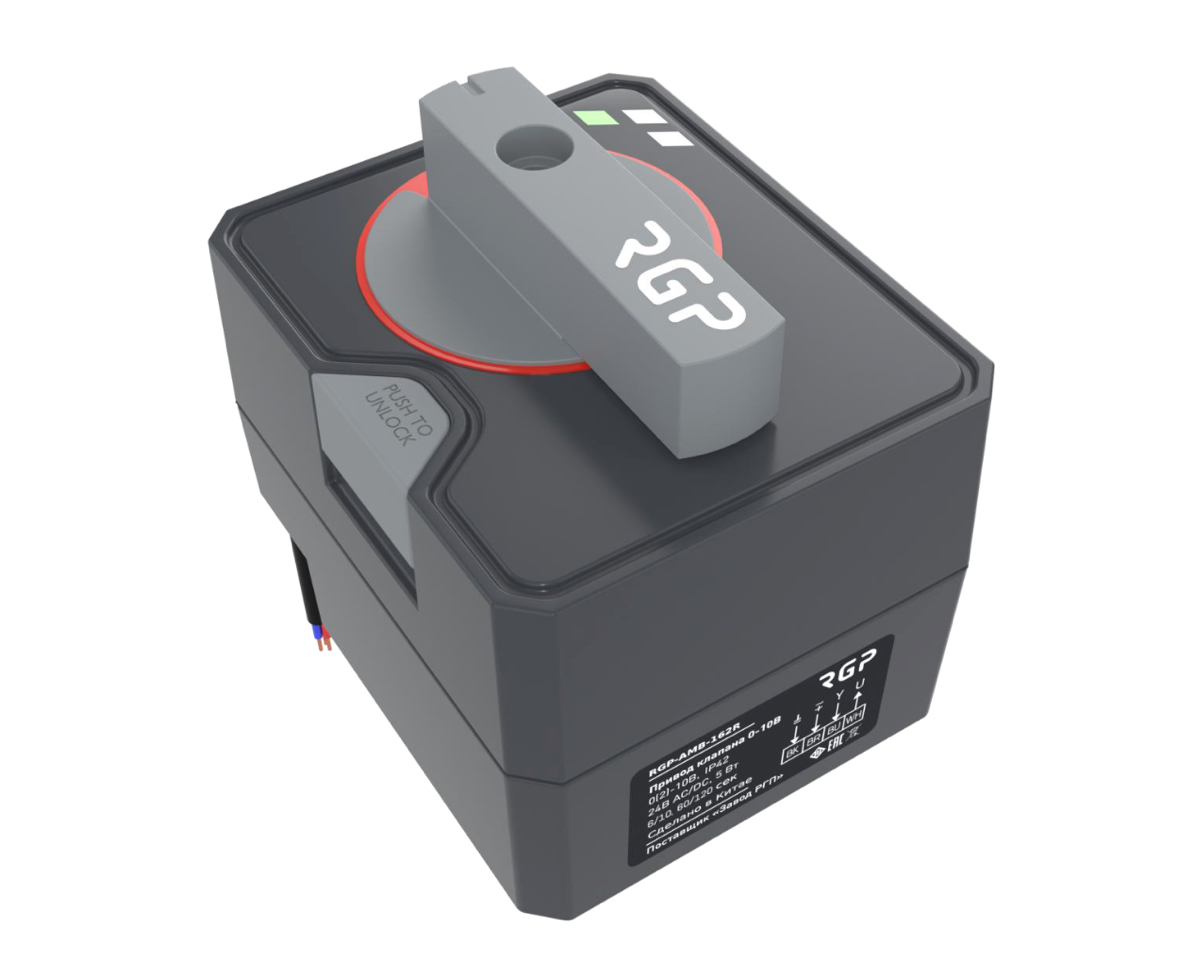

Электропривод поворотного типа AMB-162R, функционирующий от 24 В, используется для контролирования регулирующих клапанов и шаровых кранов в системах, обеспечивающих вентиляцию, отопление и кондиционирование воздуха. Его компактные размеры и значение крутящего момента в 6 Нм гарантируют стабильную и точную регулировку. Управление приводом осуществляется через пропорциональный сигнал в диапазоне 0–10 В (или 2–10 В), а настройка производится посредством DIP-переключателей, позволяющих определить диапазон входного сигнала, направление вращения и его скорость. Трёхцветная LED-индикация визуально отображает текущее положение и направление движения механизма.

Данный привод рекомендуется для монтажа на поворотные смесительные клапаны в системах климатического контроля. Диапазон поворота устройства составляет 90 градусов. Предусмотрена рукоятка для ручного управления положением клапана: для этого необходимо нажать на кнопку разблокировки и повернуть рукоятку. Для возврата в автоматический режим следует повторно нажать и отпустить кнопку блокировки.

Благодаря специальным адаптерам привод легко устанавливается на поворотные клапаны различных европейских производителей, таких как ESBE, РИДАН, IVAR, LK, Danfoss, Paw и других, соответствующих стандарту Euromix.

Подключение привода осуществляется посредством подачи напряжения питания 24 В в соответствии со схемой. При использовании постоянного тока «+» подключается к коричневому проводу, а «-» – к черному. При переменном токе полярность не имеет значения. К синему проводу подводится управляющее напряжение 0-10В или 2-10В (в зависимости от конфигурации DIP-переключателя). По белому проводу передается обратная связь о положении клапана в виде напряжения 0-10В или 2-10В.
